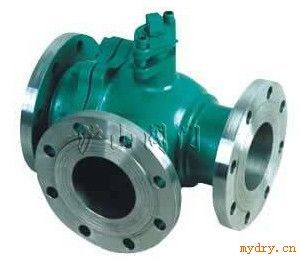

Q44(5)三通T型法兰球阀

Q44(5)三通T型法兰球阀 http://www.hushanfamen.com/Valve_Product_919.html

产品名称: Q44(5)三通T型法兰球阀 产品型号: Q44(5) 产品口径: DN15-65mm 产品压力: 1.6-6.4MPa 产品材质: 铸铁、铸钢、不锈钢售后承诺: 质保一年,质量三包:包修、包换、包退。 产品名称: Q44(5)三通T型法兰球阀 产品型号: Q44(5) 驱动方式: 手动 连接形式: 法兰 结构形式: 浮动球球阀 密封结构: PTFE、对位聚苯等 压力范围: 1.6~4.0MPa 公称通径: DN15-DN200 常用材质: WCB 技术咨询: 021-31007323

沪山阀门制造(上海)有限公司是国内*〖Q44(5)三通T球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Q44(5)三通T球阀〗解决方案,质量可靠,价格实惠,故*各地,欢迎新老客户来电,来函,我们将为您提供*优质的服务。

一、Q44(5)三通T球阀 主要零件材质

零件名称

材 质 GB ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

PTFE、对位聚苯

PTFE、对位聚苯

球体

1Cr18Ni9Ti

SS 304

阀座、阀杆

2Cr13

A246-416

双头螺柱

35CrMoA

A193-B7

二、Q44(5)三通T球阀 主要性能规范

公称压力 PN(MPa)

试验压力 壳体 Shell 高压液密封 低压气密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度

-28-350℃

应用规范

连接法兰

JB79-59、GB9113、HG20592-97、ANSI B16.5

检验试验

GB9/T 9092-99、API 598

其余制造规范均按本厂标准

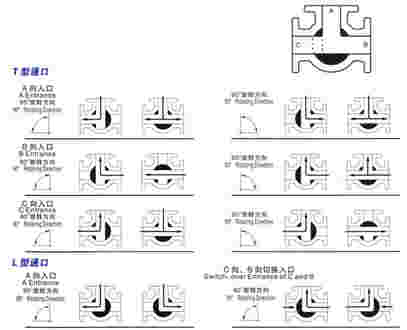

三、Q44(5)三通T球阀流向示意图

三通球阀流向示意图

四、Q44(5)三通T球阀 主要外型连接尺寸表

三通球阀结构图

主要
尺寸

公称通径 15 20 25 32 40 50

L

150

150

180

200

220

240

H

90

90

102

115

135

140

W

140

140

155

250

250

350

主要
尺寸

公称通径 65 80 100 125 150 200

L

260

280

320

380

440

550

H

155

185

210

275

305

335

W

350

420

700

1000

1300

1800
