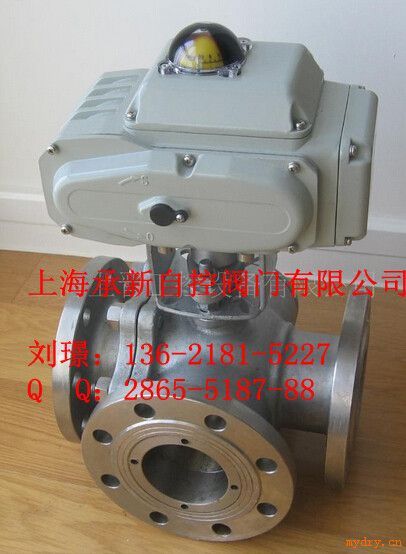

Q945F-16C DN65电动法兰三通球阀

  • 2015-12-15 10:45:56
  • 来源:上海恒业自控阀门制造有限公司

Q945F-16C DN65电动法兰三通球阀

Q945F-16C DN65电动法兰三通球阀;(订货须知);

Q945F三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀.标准球芯有L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用,适用于液休,气体,蒸汽等介质的配比调节与控制.电动三通球阀采用HL型,3810R型或PSQ型回转式角行程电动执行机构,以AC220V,AC380V或DC24V电源电压作动力,接受工业自动化仪表控制系统输入的(4-20mA,或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺介质的比例调节,两相配比或二位切换控制.1.三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制.三通球阀流通能力大,可控制气体,液体,蒸汽,更适用于控制高粘度,纤维颗粒状的流体.也适用于密封要求较严格的场合.2.两阀座密封三通球阀具有结构紧凑,外形美观,密封性能好,它能实现对管道中介质流向的切换.也能使相互垂直的两个通道连通或关闭(如流向图A)3.四阀座密封三通球阀具有造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流(如流向图B).4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道.使另一条孔道切断,起改变介质流向作用.5.三通球阀的主要产品系列:如流向图所示选择工况;
