DLG-B系列惰性粒子流化床干燥机

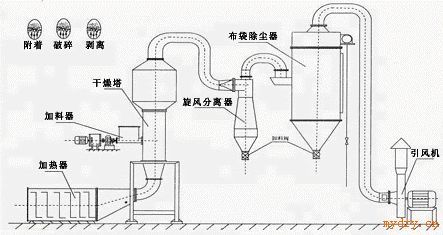

型工艺流程图(浆状料)


B型加热器2套,加料器1套,干燥塔1台,旋风分离器1台,脉冲除尘器1台,引风机1台,电器仪表控制柜1套。 B 型工艺流程图(液体料)

技术参数: 型号 DLG-B -5 DLG-B -20 DLG-B -50 DLG-B -100 DLG-B -200 DLG-B -350 DLG-B -500 水分蒸发量 kg/h 5-8 16-24 50-80 80-150 160-260 280-420 410-600

进风温度 °C

120-220 120-220 120-220 120-220 120-220 120-220 120-220

出风温度 °C

60-85 60-85 60-85 60-85 60-85 60-85 60-85

水分蒸发量 kg/h

10-15 30-45 90-160 150-280 310-450 500-780 800-1000

进风温度 °C

300-500 300-500 300-500 300-500 300-500 300-500 300-500

出风温度 °C

85-185 85-185 85-185 85-185 85-185 85-185 85-185

装机功率 kg/h

3.75 5.1 9 15 22 30 37

(注:装机功率不包括电加热)

适用范围

该工艺适合于: 染料、颜料、涂料、农化、生化制品、 豆浆(制粉)、腐植酸、中药浸膏、农药、木质素、果胶酶等各种溶液、悬浮液、乳浊液及膏糊状物料 、稀浆状、滤饼状物料的干燥,成品为粉状

除尘器的配套: 根据物料的特点,可选用脉冲布袋除尘器或湿式喷淋除尘器作二级除尘设备。

加热方式: 根据厂家具备的条件及物料所能承受温度考虑选择使用蒸气、电或热风炉加热作热源。

典型干燥物料: 氧化铁红、氧化铁黄、氧化铁黑、发酵粉、硅藻土、钛白粉、淀粉、硫化铁棕、碳酸钙、亚硝酸钠、腐植酸、硫酸钡、碳酸铝、 猩红酸、中药浸膏、混凝土减水剂、马铃薯浆 。

惰性粒子流化床和喷雾干燥的比较

项目 惰性粒子流化床 喷雾干燥 干燥塔容积 0.05 1.0 所需风量 0.6 1.0 所需热量 0.7 1.0 所需动力 1.0 1.0 产品状态 微粉 颗粒 浆料供给方式 料浆泵 雾化器 体积蒸发强度 kg水/m 3 .h 50-500 2.5 热容量系数 KJ/m 3 .h 8000-24000 200-400
