CS46H-25C 膜盒式疏水阀

  • 2019-02-27 17:14:02
  • 来源:上海贤亿阀门有限公司

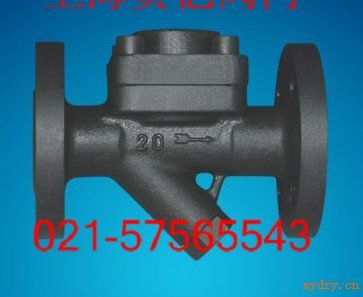

CS46H-25C 膜盒式疏水阀

一、产品工作原理:

CS46H膜盒式蒸汽疏水阀根据阀腔内温度的变化是成波纹管内感温液体的汽化或冷凝,波纹管的内压产生变化而驱使波纹管带动阀芯作移位启闭阀座孔,达到阻汽排水。该阀是目前广泛的实用、节能环保疏水阀,是供热流中蒸汽主管线,小型加热设备和石化行业的物料伴热,阀料伴热上的*好热疏水阀之一。

二、产品特点:

1、启闭动作灵敏、可旅,自动排空气性能好,能确保加热流升温快。

2、在低温环境中不怕冻、防水击、耐过热。

3、体积小,重量轻,并且任何方式均可安装。

4、在极少冷凝水形成的工况下,都无新鲜蒸汽泄漏。

三、主要外形尺寸与连接方式

产品型号

口径

连接方式

适用压力

*高允许温度

阀体材质

外形尺寸

L

H1

H2

W

CS16H-16C

15-20

内螺纹

0.01-1.6

250

100

100

58

55

70

25

内螺纹

0.01-1.6

250

120

120

58

55

70

32-40

内螺纹

0.01-1.6

250

150

150

68

68

90

50

内螺纹

0.01-1.6

250

160

160

68

68

90

CS46H-16C

15-20

法兰

0.01-1.6

250

150

150

55

55

70

25

法兰

0.01-1.6

250

160

160

55

55

70

32-50

法兰

0.01-1.6

250

210

210

85

60

120
