一、结构与工作原理
双筒网片式油滤器主要由壳体、滤芯组件、转换阀体等零部件组成。在转换阀体腔外侧有两对进出油口,油系下进上出,由管螺纹接头或方法兰与外部油管连接,两滤芯腔底部各有一个装螺塞的排污孔,供排放污油。为固定滤器,壳体上有带螺栓孔的法兰,供安装用。
每一滤芯组件由滤器盖、滤芯套筒、滤片及滤片圈等组成(图2),滤器盖顶部装有放气阀,供排出滤器内腔的空气用。
滤片套在滤芯套筒上,是滤器的主要过滤元件,由滤网,支承网及波纹隔盘等组成,滤网的网目数由用户根据需要选用。
转换阀体是由铸造铝合金制成的锥体,与阀孔研磨配合,阀体上铸有上下两油道孔,上油道孔一端通滤芯上方油腔,一端通滤器出口,下油道孔一端通滤芯腔,一端通滤器进口,当转换阀迅速从一极限位置转至另一极限位置时,阀体将一滤芯腔的通路关闭,而将另一滤芯腔的通路打开,此时压力油从滤器进口流入滤芯腔,经滤网过滤后的清洁油经上方油腔从出口流出,达到滤清油液的目的。转换阀体轴端头上的箭头指向接通的滤芯腔的一边。

二、使用和保养

在一般情况下,油滤器的清洗压降≤0.15Mpa,如压差超过应迅速转换滤芯腔,对原滤芯腔进行检查清洗。

1、使用要点

(1)在壳体转换阀体腔两侧有两对进出油口,油系下进上出,不得误装,有四种接管方式,同用户根据情况自选。
(2)转换手柄必须处于左开或右开的极限位置,以保证油路畅通。
(3)滤器开始通油时,应开启放气阀,待油液充满滤芯腔,排尽空气后关闭放气阀,以免油液外溢。
(4)当压差超过要求或在系统运转中拆洗滤芯组件时,逆时针转动提升手柄,使锥阀上移,当有松动感时,再将提升手柄反向转动45°~120°左右,即可转动转换手柄120°至阀盖上“左开”或“右开”的极限位置,再顺时针转动提升手柄将锥阀压下。
2、安装和清洗
(1)拧开滤器盖上的螺母,即可取出滤芯组件。
(2)对滤芯组件可进行整体清洗或拆洗,拆洗时先卸下螺母,依次取出弹簧座、弹簧、衬套、滤片及滤片垫圈,(因滤片内环与滤片垫圈有一定的附着力,拆洗时不要硬拉,以免损坏)。然后将滤片套在专用清洗套筒上,用毛刷和轻柴油仔细清洗,清洗的柴油用脏时应予更换,对滤片外观进行仔细检查,若滤网有损坏必须立即更换,清洗后按拆卸顺序反向装配,装配中要严格保持清洁。无论整体清洗或拆洗,严禁污物进入滤片内部。
(3)清洗好的滤芯组件装入滤芯腔,拧紧螺母,注意各个密封结合面的密封。
三、仓贮与保修
1、网片式油滤器应存放在干燥的仓库内,在正常的保管条件下,油封期为6个月
2、严禁对锥阀进行敲打及进行重压。
3、自产品出厂之日起几个月内,在用户遵守使用说明书规定的条件下,凡因制造原因,发生损坏或不能正常使用,本厂无偿负责更换与修理。

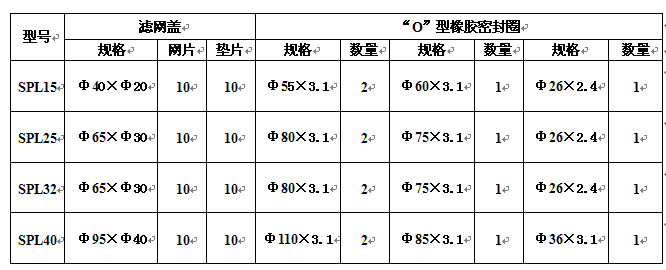

四、易损备件清单

五、基本尺寸表

单位:mm
