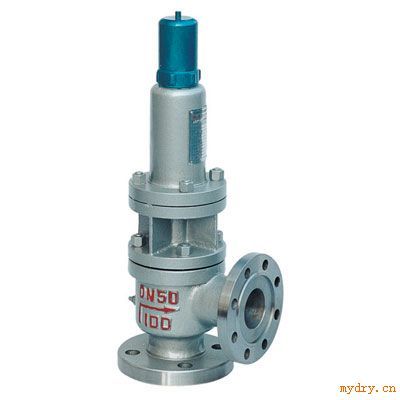

上海禹轩TA40Y带散热器全启式安全阀

带散热器弹簧全启式安全阀(A40Y)剖解图

型号：TA40Y-16C/25/40 TA40Y-64/100 TA40Y-16/25/40P TA40Y-64P/100P TA40Y-16/25/40I TA40Y-64/100I
TA40Y带散热器全启式安全阀详细说明如下
产品简介：制造标准：*GB,化工标准HG,机械部JB,美标ANSI,API,日本JIS,JPI,德标DIN,英标BS生产。
阀体材质：不锈钢,钛合金钢,铬钼钢,低温钢,锻钢铜,铸铁,铸钢,碳钢,WCB,WC6,WC9,20#,25#,A105,
F11,F22,304,304L,316,316L等。
工作压力1.0Mpa-40.0Mp,个别产品可耐到100.0Mp。
工作温度：-10℃-550℃,
连接方式：焊接,法兰,外螺纹,内螺纹。

带散热器全启式安全阀用途A40Y-16C型带散热器弹簧全启式安全阀适用于工作温度≤420℃，A40Y-16I型带散热器弹簧全启式安全阀适用于工作温度≤450℃的空气、石油气等介质的设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，散热器弹簧全启式安全阀将自动开启，继而全量排放;当压力降低至规定值时，散热器弹簧全启式安全阀会自动关闭，保护设备安全运行。
带散热器全启式安全阀主要零部件材料

NO.	Name of part	TA40Y-C Materials	TA40Y-P Materials	TA40Y-I Materials
1	Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr5Mo
2	Nozzle	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
3	Adjusting ring	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	Disc	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
5	Guide sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	Radiator	ZG230-450	ZG230-450	ZG230-450
7	Bonnet	ZG230-450	ZG230-450	ZG230-450
8	Spring	50CrVA	50CrVA Coated Teflon	50CrVA Coated Teflon
9	Stem	2Cr13	1Cr18Ni9Ti	2Cr13
10	Adjusting bolt	45	1Cr18Ni9Ti	2Cr13
11	Cap	ZG200-400	ZG200-400	ZG200-400

带散热器全启式安全阀外形尺寸和连接尺寸

Type	(DN)	do	D	K	g	g1	b	f	f1	Z- d	DN"	D1	k1	g3	g2	b1	f"	f1"	Z1- d1	L	L1	H
TA40Y-16C TA40Y-16P TA40Y-16I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	220	180		155	22	3		8-18	125	250	210		185	22	3		8-18	195	175	787
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	977
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	1,035
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1,193
