纯碱干燥、氮磷钾复合肥、高岭土干燥、膨润土专用空心桨叶干燥设备

  • 2021-10-27 15:05:34
  • 来源:常州市苏邦干燥设备有限公司

纯碱干燥、氮磷钾复合肥、高岭土干燥、膨润土专用空心桨叶干燥设备

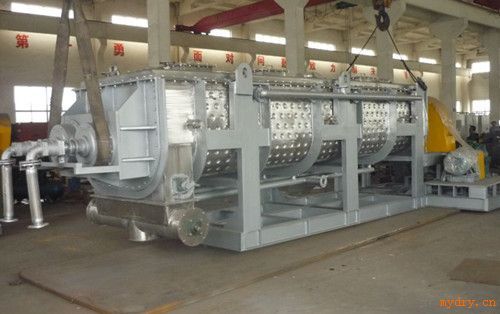

空心桨叶

概述:

真空空心桨叶干燥机主要由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。
1.动力传输部分:主要由电动机、减速机、 主动齿轮 、从动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。
2.主轴搅拌部分:主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管,两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。
3.轴承体部分:在主轴的两端,共配置了三个或两个轴承体,由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体,主轴承体是主轴主要支撑点且作为轴向移动的定位点,辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外,主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。
4.出料调节机构主要由调节板、转轴、定位件等组成。


应用:
桨叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作:煅烧(低温)、冷却、干燥(溶剂回收)、加热(融化)、反应和灭菌。搅拌桨叶同时又是传热面,使单位有效容积内传热面积增大,缩短了处理时间。楔型桨叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动,在轴向区间内,物料的温度、湿度、混合度梯度很小。
● 用导热油做热介质,桨叶干燥机可完成低温煅烧工作。如:二水硫酸钙(Ca2SO4·2H2O)煅烧转化为半水硫酸钙(Ca2SO4·1/2H2O)。碳酸氢钠(NaHCO3)经煅烧转化为纯碱(Na2CO3)等。
● 通入冷却介质,如水、冷却盐水等即可用来冷却。如:使用于纯碱行业的桨叶式凉碱机,取代老式的空气冷却凉碱机,节省了能源及尾气处理设备,降低了操作费用,还可用于钛白粉、镍铁合金粉及各种粉粒状物料的冷却。在单台机里可以将物料从1000℃冷却到小于40℃。
● 干燥,设备*主要的功能,不使用热空气,使溶剂回收、能源消耗、环境控制处于易处理的理想状态。对需回收溶剂、易燃易氧化热敏性物料尤为适应。已广泛用于精细化工、石化、染料行业。
● 轴向区间内,温度、湿度、混合度的均匀性,使得设备可用来加热或融化,或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。 桨叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积,很快就将物料加热到灭菌温度,避免了长时间加热而改变物料品质。

适应物料
石化行业:聚烯烃粉体、聚碳酸酯树脂、高、低密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。
环保行业:PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰。
饲料行业:酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、橘子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥
食品行业:淀粉、可可豆、玉米粒、食盐、变性淀粉、药品。
化工行业:纯碱、氮磷钾复合肥、高岭土、膨润土、白碳黑、碳黑、磷石膏、氧化氟化钠、硝酸钙、碳酸镁、氰化钠、氢氧化铝、硫酸钡、硫酸钙、碳酸钙、染料、分子筛、皂素。

特点:
● 桨叶干燥机能耗低:由于间接加热,没有大量携带空气带走热量,干燥器外壁又设置 保温层,对浆状物料,蒸发1kg水仅需1.22kg水蒸汽。
● 桨叶干燥机系统造价低:单位有效容积内拥有巨大的传热面,就缩短了处理时间,设备尺寸变小。就极大地减少了建筑面积及建筑空间。
● 处理物料范围广:使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料。常用介质有:水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作,可在很多领域应用。
● 环境污染小:不使用携带空气,粉尘物料夹带很少。物料溶剂蒸发量很小,便于处理。对有污染的物料或需回收溶剂的工况,可采用闭路循环。
● 操作费用低:该设备正常操作,仅1-2人/天。低速搅拌及合理的结构。磨损量小,维修费用很低。
● 操作稳定:由于楔型桨叶特殊的压缩--膨胀搅拌作用,使物料颗粒充分与传热面接触,在轴向区间内,物料的温度、湿度、混合度梯度很小,从而保证了工艺的稳定性。

特性参数表

型 号

KJG-2.7

KJG-9

KJG-13

KJG-18

KJG-24

KJG-29

KJG-36

KJG-41

传热面积m2

2.7

9

13

18

24

29

36

41

有效容积m3

0.06

0.32

0.59

1.09

1.53

1.85

2.42

2.8

转速范围r.p.m

15-30

10-25

10-25

10-20

10-20

10-20

10-20

10-20

功 率kw

2.2

4.0

5.5

7.5

11

11

15

15

器体宽A mm

306

584

762

940

1118

1118

1296

1296

总宽B mm

736

841

1066

1320

1474

1474

1676

1676

器体长C mm

1956

2820

3048

3328

3454

4114

4115

4724

总长D mm

2972

4876

5486

5918

6147

6808

6960

7570

进出料距E mm

1752

2540

2768

3048

3150

3810

3810

4420

中心高F mm

380

380

534

610

762

762

915

915

总高G mm

762

838

1092

1270

1524

1524

1778

1778

进汽口N吋

(2)3/4

(2)3/4

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

出水口O吋

(2)3/4

(2)3/4

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

特性参数表

型 号

KJG-48

KJG-52

KJG-62

KJG-68

KJG-73

KJG-81

KJG-87

KJG-95

KJG-110

传热面积m2

48

52

62

68

73

81

87

95

110

有效容积m3

3.54

3.96

4.79

5.21

5.78

6.43

7.39

8.07

9.46

转速范围r.p.m

10-20

10-20

10-20

10-20

5-15

5-15

5-15

5-15

5-10

功 率kw

30

30

45

45

55

55

75

75

95

器体宽A mm

1474

1474

1651

1652

1828

1828

2032

2032

2210

总宽B mm

1854

1854

2134

2134

2286

2286

2438

2438

2668

器体长C mm

4724

5258

5410

5842

5461

6020

5537

6124

6122

总长D mm

7772

8306

8865

9296

9119

9678

9119

9704

9880

进出料距E mm

4420

4954

4953

5384

5004

5562

5080

5664

5664

中心高F mm

1066

1066

1220

1220

1220

1220

1220

1220

1220

总高G mm

2032

2032

2362

2362

2464

2464

2566

2566

2668

进汽口N吋

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)2

(2)2

(2)2

出汽口0吋

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)2

(2)2

(2)2

注:部分参数设计时视不同物料有所调整,以设计为准。
