小型直线筛、直线筛分机

【详细说明】

直线振动筛

一、概述

我厂生产的ZXS系列直线筛是与*矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。ZXS系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。*大给料粒度不大于10mm.。

二、工作特点

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

三、主要适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

四、结构说明

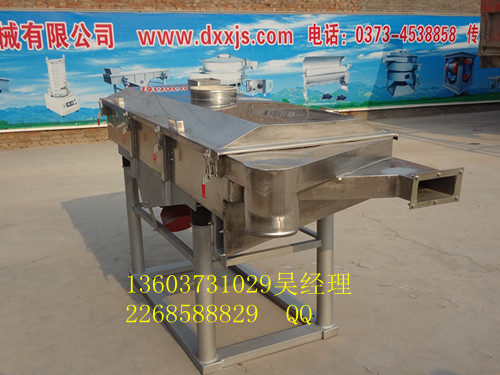

本筛机主要由1、进料口,2、筛框,3、观察口,4、筛箱,5、支架,6、振动电机,7、振动体,8、减振弹簧,9、出料口等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、振动电机(使用与维修方法详见振动电机使用说明书)。

4、振动体:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

5、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

6、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

五、技术参数

六、特别提醒

任何来电/来函询查询有关XZS直线筛时,敬请一并提供下列资料,以便对贵方的查询做出迅速准确的回复。

需处理原料:名称粒度结构比重含水量粘度温度其他

使用之目的:去杂过滤分级整粒其他

处理量:公斤/小时公升/小时

筛网规格(目数或孔径)及筛分级数

工作运转时间

其他特殊要求:如:耐温、耐介质等
