GIQ (D) -1.0W型气(电)动高真空蝶阀

GIQ (D) -1.0W型气(电)动高真空蝶阀

GIQ (D) -1.0W型气(电)动高真空蝶阀产品概述：

GIQ(D)型高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定 流量系数大，密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。

产品特点：

GIQ(D)型高真空蝶阀，是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品操作力大，阀体设计新颖，流阻小，额定流量系数大，密封性能优良。

零件资料:

结构与原理
GIQ(D)型高真空蝶阀是由执行机构(气动、电动)与转角型蝶阀体二部份组成，中间由支架相连而成。以GIQ型为例：执行机构是由双气路气缸为 主体，接受二位四通电磁阀控制输出的(0.4～0.6MPa)气源信号压力为动力，通过控制元件改变气流方向，执行气缸驱动蝶阀作启闭运动。

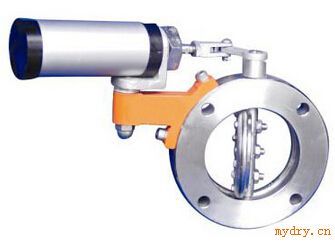

GI型手动真空蝶阀GIQ型气动真空阀 GID型电动真空蝶阀
GI、GIQ、GID型真空蝶阀根据不同的材质，及不同的执行机构分类，适用于-25～200℃的介质，阀体由碳素钢（镀镍）、不锈钢及合金钢等

GIQ (D) -1.0W型气(电)动高真空蝶阀技术参数：

型号规格

GIQ(D)-50

GIQ(D)-65

GIQ(D)-80

GIQ(D)-100

GIQ(D)-125

GIQ(D)-150

GIQ(D)-200

公称通径

50

65

80

100

125

150

200

适用范围

106～6.7X10-4

漏率Pa.1/s

6.7X10-4

介质温度

-25～200℃

电磁阀电源

220V、50Hz36V、24V

气源压力MPa

0.4～0.8

安装位置

任意
