不锈钢高温电磁阀,进口不锈钢高温电磁阀

不锈钢高温电磁阀,进口不锈钢高温电磁阀,上海沪嘉阀门厂

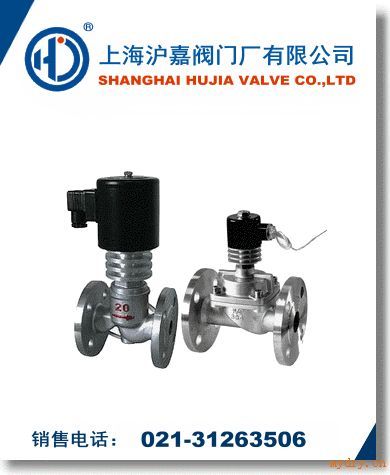

不锈钢高温电磁阀


提供全套工程阀门解决方案,不锈钢高温电磁阀售前、售中、售后专业服务!


质量*:实行全过程质量监控,细致入微,全方位检测!



价格合理:高效内部成本控制,减少了开支,让利于客户!



交货快捷:先进生产流水线,充足的备货,缩短了交货期!




上海沪嘉阀门厂有限公司


不锈钢高温电磁阀名称:不锈钢高温电磁阀型号:ZCZG口径:DN15-DN500压力:1.6MPa≈4.0MPa材质:WCB、A105、SS304、SS316认证:ISO9001:2000


·不锈钢高温电磁阀产品详情不锈钢高温电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制;广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的*产品。

①特殊场合可持续长时间通电,采用全金属密封,介质流体温度可达450℃
②不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
③采用新颖巧妙的阀芯结构及安装散热装置,使结构更加紧凑,重量是同类产品的三分之一
④采用不锈钢活塞结构,阀芯磨损可自动补偿,更加提高电磁阀的寿命和可靠性,可持续频繁工作
⑤介质流体*高压力可分别提供4.0Mpa;

不锈钢高温电磁阀主要技术参数和性能指标:

参数/型号

ZCZG

ZCZH

公称压力(MPa)

2.5

4.0

工作压力(MPa)

0.1~2.5

0.4~4.0

介质种类

轻油、蒸汽、热水

介质温度(℃)

≤250

≤400

电源电压

AC200V?DC24V其余规格可作特殊订货

公称通径(mm)

15

20

25

32

40

50

65

80

100

流量系数(Kv)
泄漏量(ml/min)

按 JB/T7352-94规定动
按 JB/T7352-94.F规定

功率

170VA

480VA

不锈钢高温电磁阀主要外形尺寸:

DN

L

H

D

D1

D2

D3

b

f1

f

n-d

15

160

298

95

65

39

45

16

4

2

4--Φ14

20

200

304

105

75

50

55

16

4

2

4--Φ14

25

200

304

115

85

57

65

16

4

2

4--Φ14

32

200

314

140

100

65

78

18

4

2

4--Φ18

40

260

433

150

110

75

85

18

4

3

4--Φ18

50

300

433

165

125

87

100

20

4

3

4--Φ18

65

340

460

185

145

109

120

22

4

3

4--Φ18

80

380

460

200

160

120

135

22

4

3

4--Φ18

100

430

461

235

190

149

160

24

4.5

3

4--Φ22

不锈钢高温电磁阀安装说明:

1.ZCZG不锈钢高温电磁阀安装前应仔细阅读产品的使用说明书,查核产品是否完全符合使用要求,熟悉安装要点,做好准备工作。
2.安装时ZCZG高温高压电磁阀线圈向上,并保持垂直位置,ZCZG高温高压电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
3.接管之前用0.3MPa的压力对管道充分冲洗,把管道中的金属粉末密封材料残留,锈垢等完全清除;ZCZG高温高压电磁阀的工作介质应清洁无颗粒; 杂质,建议阀前安装过滤器,蒸汽管路安装疏水阀;进水电磁阀内件表面上的污物及过滤器,须定期清洁干净。
4.在ZCZG高温高压电磁阀发生故障时,为了及时隔离ZCZG高温高压电磁阀,并保证系统正常运行,*好安装旁路装置。
5.不要将ZCZG高温高压电磁阀安装于管道低凹处,以免蒸汽冷凝水,杂质等沉淀在阀内而妨碍动作。
6.普通型ZCZG高温高压电磁阀不可在易燃易爆危险场合使用。
7.在管道刚性不足情况下,建议把ZCZG高温高压电磁阀阀前后管子用支架固定,以防ZCZG高温高压电磁阀工作时引起振动。
8.ZCZG高温高压电磁阀前后管道上需装压力表,以便观察。

?

电磁阀是用来控制流体的方向的自动化基础元件,属于执行器;通常用于机械控制和工业阀门上面,对介质方向进行控制,从而达到对阀门开关的控制。电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质。电磁阀本身结构简单,价格也低,比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多,价格要低得多。由于电磁阀是开关信号控制,与工控计算机连接*方便。在当今电脑普及,价格大幅下降的时代,电磁阀的优势就更加明显。
