一、安装球磨机大齿轮的技术要求
(1)球磨机大齿轮与筒体二者相配合的法兰端面要紧密贴合，间隙不得大于0.15mm，两个半齿轮对接法兰处亦要紧密贴合，间隙不得大于0.1mm，接口处的齿距误差不得超过0.005M(M为模数)。(2)盘磨检查，大齿轮的径向跳动不大于节圆直径的0.25/1000mm；端面跳动不大于它圆直径的0.35/1000mm。
二、安装球磨机小齿轮的技术要求
(1)小齿轮轴的轴线血平行于球磨机轴线，小齿轮轴的水平度为0.04mm/m，标高差不大于正负1mm。(2)大小齿轮轮副的齿侧间隙，在中心距从1250-4000mm范围内齿侧间隙为0.85-2.45mm。(3)大小齿轮副啮合着色，检查其接触斑点：沿齿高不少于40%；沿齿长不少于70％，且在齿宽的中部。(4)小齿轮轴与减速机轴的同轴度为o．2mm。(5)减速机输入轴与电机轴、辅助减速机输出轴的同轴度为0.2mm；辅助减速机输入轴与辅助电机轴的同轴度为0.2mm。

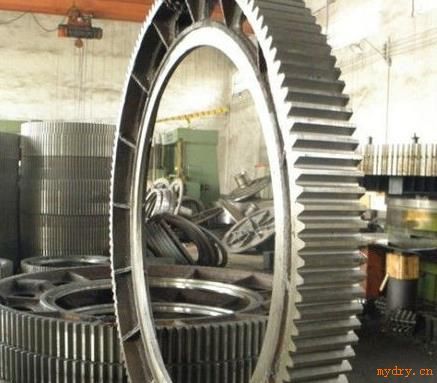

图为巩义市强胜机械加工厂生产的直径1.83米球磨机大齿轮和直径2.1米球磨机大齿轮。
