SMC VBA气容

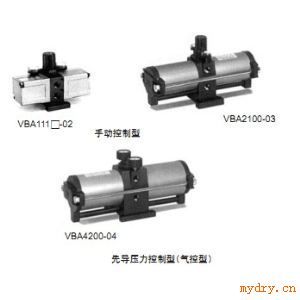

SMC VBA系列增压阀

·品牌/型号:SMC/VBA1110-02

·加工定制:否

·适用范围:2~50℃

·口径:1/4(mm)

·建议用油:没有

·结构:增压阀

·材质:没有

·调压范围:0.2~2.0(Mpa)

·规格:空气

·过滤精度:1.0um

·*高使用压力:3.0(Mpa)MPa

·重量:0.84(kg)kg

SMC VBA系列增压阀结构原理

下图分别是是SMC VBA系列增压阀结构原理图和VBA系列内部结构图。

输入的气压分两路,一路打开单向阀充入小气缸的增压室A和B,另一路经调压阀及换向阀向大气缸的驱动室B充气,驱动室A排气。这样,大活塞左移,带动小活塞也左移,小气缸B室增压,打开单向阀从出口送出高压气体。小活塞走到头,使换向阀切换,则驱动室A进气,驱动室B排气,大活塞反向运动,增压室A增压,打开单向阀,继续从输出口送出高压气体。以上动作反复仅需,便可从出口得到连续输出的高压气体。出口压力反馈至调压阀,可以使出口压力自动保持在某一值。当需要改变出口压力时,可调节手轮,便能得到在增压比范围内的任意设定出口压力。若出口反馈压力与调压阀的弹簧力相平衡,增压阀就停止运转,不再输出流量。

SMC VBA系列增压阀使用注意

1)增压阀出口压力超过1.0MPa,应确认管接头、气管道、气阀等的压力规格。
2)接管前,应将配管吹洗干净。
3)活塞应保持水平安装。安装螺母必须牢固。如有振动,应安装防振橡胶垫。
4)手轮操作型增压阀的出口压力的设定。出场状态,一供气便溢流,应快速向外拨调节手轮,按箭头方向回转,压力设定后,将手轮再压回。
5)手轮操作型增压阀出口压力的设定。出厂状态,一供气便溢流,应快速向外拨调节手轮,按箭头方向回转,压力设定后,将手轮再压回。不需超出设定范围。压力设定后,要让二次侧降压,可利用手轮退出(-)。再设定时,应将压力降至想设定的压力之下再进行。
6)先导压力控制型增压阀出口压力的设定。可按先导压力时出口压力的一半来设定先导压力。
7)非常情况下,要求快速排放残压,可在增压阀后设置三通阀。若设置在增压阀钱,由于单向阀存在,残压排不出。
8)一次侧压力变动大,有可能导致二次侧压力超出设定范围,应有安全对策。
9)在二次侧也有安装空气过滤器及油雾分离器的必要,因增压阀内有滑动部位,其所用气罐内表面也可能未处理,二次侧会有尘埃等流出。
10)安装油雾器,应装在二次侧,不可装在一次侧,以防积存油造成增压阀动作不良
11)作业完成,一次侧残压应释放掉。
12)增压阀排气口应单独配管,以防形成背压
13)应夹持增压阀两端搬运,*不要拿中间的黑色凸部手轮。
14)不要淋雨,不要阳光直射。
15)一日排放(手动式)和检查(自动式)一次冷凝水(各处)。
16)长时间处在设定状态,当增压阀切换时,从E口排气时间变长是正常现象。
17)为了缩短向气罐内充气的时间,增压阀可并联一单向阀使用。

SMC VBA系列增压阀型号列表

VBA1110-02GN

VBA2-Y-13

VBA4-46

VBAT10S-V

VBAT05-V

VBA1110-02N

VBA2-Y-17

VBA4-46(VBA)

VBAT10-V

VBAT05-X3

VBA1110-F02GN

VBA4100-04

VBA4-5

VBAT10-Y-2

VBAT10

VBA1111-02

VBA4100-04G

VBA4-5-1

VBAT20

VBAT10A

VBA1111-02GN

VBA4100-04GN

VBA4-7-2

VBAT20-2

VBAT10A-V

VBA1111-02N-X27

VBA4100-04GN-X16

VBA4-8-1

VBAT20A-V

VBAT10S

VBA1-23-1

VBA4100-04GN-X47

VBA4-Y-11

VBAT20S

VBA4-23-1-2

VBA1-3-1

VBA4100-04GN-X50

VBA4-Y-12

VBAT20S-V

VBA4-23-3

VBA1-33

VBA4100-04G-X50

VBA4-Y-13

VBAT20S-Y-2

VBA4-25-2

VBA1-52

VBA4100-04N

VBA4-Y-20

VBAT20-V

VBA4-26-1

VBA1-Y-10

VBA4100-04N-X4

VBA4-Y-21-3

VBAT20-Y-1

VBA4-28-4

VBA2100-03

VBA4100-WG15K168

VBA4-Y-31

VBAT20-Y-2

VBA4-29-1

VBA2100-03G

VBA4-12-3

VBA4-Y-6-5

VBAT38

VBA2200-03N

VBA2100-03GN

VBA4-13-1

VBA4-Y-8

VBAT38A

VBA2-3

VBA2100-03N

VBA4200-04

VBAT05

VBAT38-V

VBA2-31-1

VBA2-13

VBA4200-04G

VBAT-05

VBAT38-X91

VBA2-47

VBA2200-03

VBA4200-04GN

VBAT05-1

VBAT5-Y-1

VBA2-Y-11-2

VBA2200-03G

VBA4200-04N

VBAT05A

VBAT5-Y-2

VBA2-Y-12

VBA2200-03GN

VBA4-21-1

VBAT05S

VBAT-V

VBAT-V1
