试验型圆型真空干燥机

  • 2018-05-31 09:14:28
  • 来源:常州创工干燥设备工程有限公司

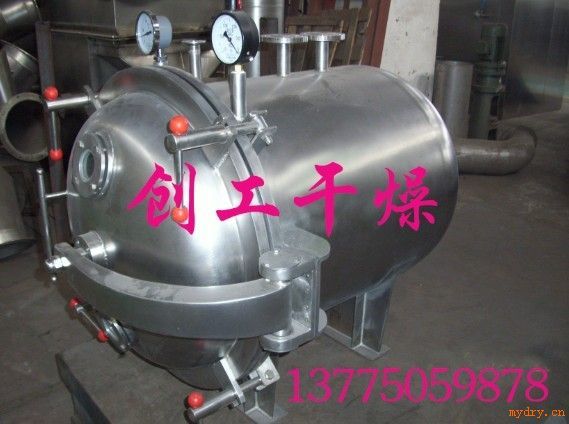

试验型圆型真空干燥机

试验型圆型真空干燥机

工作原理

所谓真空干燥;就是将干燥物料处在真空条件下;进行加热干燥;并利用真空泵进行抽气、抽湿;加快了干燥速率/注;如采用泠凝器;物料中的溶剂可通过泠凝器加以回收;如采用SK系列水环真空泵或ZSWJ系列水力喷射真空泵机组;可不用泠凝器;节省能源投资。

设备特点真空下物料溶液的沸点降低;使蒸发器的传热推动力增大,因此对一定的传热量可以节省蒸发器的传热面积。
蒸发操作的热源可采用低压蒸气或废热蒸气
蒸发器热损失少
在干燥前可进行消毒处理;干燥过程中无任何不纯物混入;符合GMP要求。属于静态真空干燥器;故干燥物料的形体不会损坏。

应用范围

适用于在高温下易分解;聚合和变质的热敏性物料的低温干燥;被广泛地采用在制药、化工、食品、电子等行业。

结构流程图

技术参数

规格

YZG-600
φ×L

YZG-1000
φ×L

YZG-1400
φ×L

YZG-15
L×W×H

箱内尺寸(mm)

600×976

1000×1527

1400×2054

1500×1400×1220

箱外尺寸(mm)

1135×810×1020

1693×1190×1500

2386×1675×1920

1513×1924×2060

烘架层数

4

6

8

8

层间距离(mm)

81

102

102

122

烘盘尺寸(mm)

310×600×45

460×640×45

460×640×45

460×640×45

烘盘数

4

12

32

32

烘架管内使用压力(MPa)

≤0.784

≤0.784

≤0.784

≤0.784

箱内温度(℃)

≤150

≤150

≤150

≤150

箱内空载真空度(托)

≤30

在30托真空度,加热温度110℃时,水的汽化率(kg/m2.h)

7.2

用冷凝器时,真空泵型号、功率(kw)

2X-15A 2kw

2X-30A 3kw

2X-70A 7.5kw

2X-70A 7.5kw

不用冷凝器时,真空泵型号、功率(kw)

SK-2.8 2.2KW

SK-3 5.5KW

SW-3 7.5KW

SK-3 7.5KW

干燥箱重量(kg)

250

800

1000

2100
