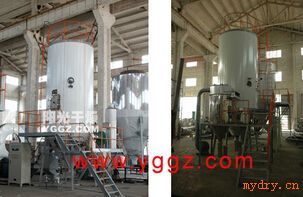

DZ系列压力喷雾造粒干燥机

DZ系列压力喷雾造粒干燥机可以使固体含量较高的浆料经过雾化造粒,干燥成为球形颗粒状产品,干燥后成品,自由流动性好,它能均匀而迅速地填满压模。残余水份含量和松装比重恒定性好,适用于等静压以及模压成型,喷雾造粒,可比原机械造粒压制用的模具提高使用寿命4-8倍,压制出的产品,一致性好,光洁度高,可广泛用于瓷砖、餐具、陶瓷基片、陶瓷材料,铁氧体磁性材料等行业。

主要特点
1、干燥速度快,料液经雾化后表面积大大增加,在热风气流中,瞬间就可蒸发95-98%的水份,完成干燥的时间仅需十几秒到数十秒钟,特别适用于热敏性物料的干燥。
2、所得产品为球状颗粒,粒度均匀、流动性好、溶解性好,产品纯度高,质量好。
3、使用范围广,根据物料的特性,可以用热风干燥,也可以用冷风造粒,对料的适应性强。
4、操作简单稳定,控制方便,容易实现自动化作业。
工艺流程
压力式喷雾造粒干燥机主要由供料系统、干燥系统、除尘系统、加热系统和电器系统组成,而每一系统又包括一些相关设备。
供料系统由搅拌桶、过滤器、隔膜泵和喷枪等组成。球磨好的二次料浆从球磨机转移到搅拌桶中,经过滤器被隔膜泵抽取并传送,然后经过喷枪进入干燥塔内。
料浆由喷枪喷嘴进入干燥塔开始了喷雾造粒干燥过程,具体过程分为三个阶段:
(1)料浆雾化。
料浆由供料系统中的隔膜泵以一定压力从喷嘴压入干燥塔,压力的能量转换为动能,料浆由下向上从喷嘴喷出,形成一层高速的液膜,液膜随即分裂为液滴。雾化产生的液滴尺寸与压力成反比,喷嘴的生产能力与压力的平方成正比。
(2)雾粒干燥成球。
雾粒与热空气以混合流的方式工作,热空气是通过顶盖上的热空气分配器进入塔内,热风分配器产生一股向下的流线空气气流,雾滴由下向上喷入热空气流。雾滴由于表面张力作用而形成球形,同时由于雾滴具有很大的表面积,其中水分迅速蒸发干燥,而*终收缩形成干燥的球形颗粒粉料。
形成的球形颗粒粉料在干燥塔内逐渐沉降,与热空气分离,塔下部的漏斗型腔使颗粒料汇集并从出料口卸出。较细的颗粒料与干燥空气一起由与漏斗形上部相连的抽风机抽取而进入除尘系统。
(3)颗粒粉料卸出。
为干燥塔输送热空气的送风机、干燥塔以及抽风机组成了干燥系统。
除尘系统由高效旋风分离器、布袋除尘器、离心风机等组成。抽风机将较细的颗粒料与干燥空气一起送入高效旋风分离器。经过有效分离,较细颗粒料进入分离器底部的收集筒回收,所剩的含有极少量微细颗粒料的废气由离心风机吸入布袋除尘器经过再次除尘收集,实现了废气的无害化处理,*后的废气从烟囱排出。
此外,电加热器和燃气机热风炉等组成的加热系统为干燥塔提供热空气。电器控制柜以及安装于进风口和出料口监测温度的现场传感器等组成的电器系统对整个喷雾造粒干燥机的各个主要环节进行监测和控制,保证整个设备的正常运行。
