皮带输送机

  • 2014-11-06 15:34:26
  • 来源:新乡市辰威机械有限公司

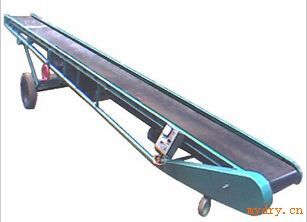

皮带输送机

带式输送机


1.说明

带式输送机是一种摩擦驱动以连续方式运输的机械。主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。它可以将物料在一定的输送线上,从*初的供料点到*终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送,也可以进行成件物品的输送。除进行纯粹的物料输送外,还可以与各工业企业生产流程中的工艺过程的要求相配合,形成有节奏的流水作业运输线。

2.适用范围

带式输送机可以用于水平运输或倾斜运输,使用非常方便,广泛应用于现代化的各种工业企业中,如:矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。

工作原理
带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒(传动滚筒);另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送袋卸料端卸出。

皮带机的主要种类
1、转弯皮带机

2、爬坡皮带机

3、直行皮带机

4、特殊皮带机(45度皮带机、扇型皮带机等)

5、轻型皮带机

6、窄式皮带机

7、伸缩皮带机

8、装卸皮带机

9、钢带输送机

主要种类
皮带输送机的撒料是一个共性的问题,原因也是多方面的。但重点还是要加强日常的维护与保养。

1. 转载点处的撒料 转载点处撒料主要是在落料斗,导料槽等处。如皮带输送机严重过载,皮带输送机的导料槽挡料橡胶裙板损坏,导料槽处钢板设计时距皮带较远橡胶裙板比较长使物料冲出导料槽。上述情况可以在控制运送能力上,加强维护保养上得到解决。

2. 凹段皮带悬空时的撒料 凹段皮带区间当凹段曲率半径较小时会使皮带产生悬空,此时皮带成槽情况发生变化,因为皮带已经离开了槽形托辊组,一般槽角变小,使部分物料撒出来。因此,在设计阶段应尽可能地采用较大的凹段曲率半径来避免此类情况的发生。如在移动式机械装船机、堆取料机设备上为了缩短尾车而将此处凹段设计成无圆弧过渡区间,当皮带宽度选用余度较小时就比较容易撒料。

3. 跑偏时的撒料 皮带跑偏时的撒料是因为皮带在运行时两个边缘高度发生了变化,一边高,而另一边低,物料从低的一边撒出,处理的方法是调整皮带的跑偏。

特点
带式输送机是煤矿*理想的高效连续运输设备,与其他运输设备(如机车类)相比,具有输送距离长、运量大、连续输送等优点,而且运行可靠,易于实现自动化和集中化控制,尤其对高产高效矿井,带式输送机已成为煤炭开采机电一体化技术与装备的关键设备。带式输送机主要特点是机身可以很方便的伸缩,设有储带仓,机尾可随采煤工作面的推进伸长或缩短,结构紧凑,可不设基础,直接在巷道底板上铺设,机架轻巧,拆装*方便。当输送能力和运距较大时,可配中间驱动装置来满足要求。根据输送工艺的要求,可以单机输送,也可多机组合成水平或倾斜的运输系统来输送物料。

带式输送机广泛地应用在冶金、煤炭、交通、水电、化工等部门,是因为它具有输送量大、结构简单、维修方便、成本低、通用性强等优点。

带式输送机还应用于建材、电力、轻工、粮食、港口、船舶等部门

组成
综述
通用带式输送机由输送带、托辊、滚筒及驱动、制动、张紧、改向、装载、卸载、清扫等装置组成。

输送带
常用的有橡胶带和塑料带两种。橡胶带适用于工作环境温度-15~40°C之间。物料温度不超过50°C。向上输送散粒料的倾角12°~24°。对于大倾角输送可用花纹橡胶带。塑料带具有耐油、酸、碱等优点,但对于气候的适应性差,易打滑和老化。带宽是带式输送机的主要技术参数。

托辊
分单滚筒(胶带对滚筒的包角为210°~230°)、双滚筒(包角达350°)和多滚筒(用于大功率)等。有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊(由2~5个辊子组成)支承承载分支,用以输送散粒物料;调心托辊用以调整带的横向位置,避免跑偏;缓冲托辊装在受料处,以减小物料对带的冲击。

滚筒
分驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件。分单滚筒(胶带对滚筒的包角为210°~230°)、双滚筒(包角达350°)和多滚筒(用于大功率)等。

张紧装置
其作用是使输送带达到必要的张力,以免在驱动滚筒上打滑,并使输送带在托辊间的挠度保证在规定范围内。

技术优势
首先是它运行可靠。在许多需要连续运行的重要的生产单位,如发电厂煤的输送,钢铁厂和水泥厂散状物料的输送,以及港口内船舶装卸等均采用带式输送机。如在这些场合停机,其损失是巨大的。必要时,带式输送机可以一班接一班地连续工作。

带式输送机动力消耗低。由于物料与输送带几乎无相对移动,不仅使运行阻力小(约为刮板输送机的1/3-1/5),而且对货载的磨损和破碎均小,生产率高。这些均有利于降低生产成本。

带式输送机的输送线路适应性强又灵活。线路长度根据需要而定.短则几米,长可达10km以上。可以安装在小型隧道内,也可以架设在地面交通混乱和危险地区的上空。

根据工艺流程的要求,带式输送机能非常灵活地从一点或多点受料.也可以向多点或几个区段卸料。当同时在几个点向输送带上加料(如选煤厂煤仓下的输送机)或沿带式输送机长度方向上的任一点通过均匀给料设备向输送带给料时,带式输送机就成为一条主要输送干线。

带式输送机可以在贮煤场料堆下面的巷道里取料,需要时,还能把各堆不同的物料进行混合。物料可简单地从输送机头部卸出,也可通过犁式卸料器或移动卸料车在输送带长度方向的任一点卸料。


输送机常见故障处理

输送机皮带跑偏的故障

为解决这类故障重点要注意安装的尺寸精度与日常的维护保养。跑偏的原因有多种,需根据不同的原因区别处理。

1 .调整承载托辊组 皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏;在制造时托辊组的两侧安装孔都加工成长孔,以便进行调整。具体调整方法,具体方法是皮带偏向哪一侧,托辊组的哪一侧朝皮带前进方向前移,或另外一侧后移。如图1所示皮带向上方向跑偏则托辊组的下位处应当向左移动,托辊组的上位处向右移动。

2.安装调心托辊组 调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等其原理是采用阻挡或托辊在水平面内方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理,原因是较短皮带输送机更容易跑偏并且不容易调整。而长皮带输送机*好不采用此方法,因为调心托辊组的使用会对皮带的使用寿命产生一定的影响。

3. 调整驱动滚筒与改向滚筒位置 驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带输送机至少有2到5个滚筒,所有滚筒的安装位置必须垂直于皮带输送机长度方向的中心线,若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒如皮带向滚筒的右侧跑偏,则右侧的轴承座应当向前移动,皮带向滚筒的左侧跑偏,则左侧的轴承座应当向前移动,相对应的也可将左侧轴承座后移或右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。调整方法。经过反复调整直到皮带调到较理想的位置。在调整驱动或改向滚筒前*好准确安装其位置.

4. 张紧处的调整 皮带张紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线,即保证其轴中心线水平。使用螺旋张紧或液压油缸张紧时,张紧滚筒的两个轴承座应当同时平移,以保证滚筒轴线与皮带纵向方向垂直。具体的皮带跑偏的调整方法与滚筒处的调整类似。

5. 转载点处落料位置对皮带跑偏的影响 转载点处物料的落料位置对皮带的跑偏有非常大的影响,尤其在两条皮带机在水平面的投影成垂直时影响更大。通常应当考虑转载点处上下两条皮带机的相对高度。相对高度越低,物料的水平速度分量越大,对下层皮带的侧向冲击也越大,同时物料也很难居中。使在皮带横断面上的物料偏斜,*终导致皮带跑偏。如果物料偏到右侧,则皮带向左侧跑偏,反之亦然。在设计过程中应尽可能地加大两条皮带机的相对高度。在受空间限制的移动散料输送机械的上下漏斗、导料槽等件的形式与尺寸更应认真考虑。一般导料槽的的宽度应为皮带宽度的三分之二左右比较合适。为减少或避免皮带跑偏可增加挡料板阻挡物料,改变物料的下落方向和位置。

6 .双向运行皮带输送机跑偏的调整 双向运行的皮带输送机皮带跑偏的调整比单向皮带输送机跑偏的调整相对要困难许多,在具体调整时应先调整某一个方向,然后调整另外一个方向。调整时要仔细观察皮带运动方向与跑偏趋势的关系,逐个进行调整。重点应放在驱动滚筒和改向滚筒的调整上,其次是托辊的调整与物料的落料点的调整。同时应注意皮带在硫化接头时应使皮带断面长度方向上的受力均匀,在采用导链牵引时两侧的受力尽可能地相等。

皮带输送机撒料的处理

皮带输送机的撒料是一个共性的问题,原因也是多方面的。但重点还是要加强日常的维护与保养。

1. 转载点处的撒料 转载点处撒料主要是在落料斗,导料槽等处。如皮带输送机严重过载,皮带输送机的导料槽挡料橡胶裙板损坏,导料槽处钢板设计时距皮带较远橡胶裙板比较长使物料冲出导料槽。上述情况可以在控制运送能力上,加强维护保养上得到解决。

2. 凹段皮带悬空时的撒料 凹段皮带区间当凹段曲率半径较小时会使皮带产生悬空,此时皮带成槽情况发生变化,因为皮带已经离开了槽形托辊组,一般槽角变小,使部分物料撒出来。因此,在设计阶段应尽可能地采用较大的凹段曲率半径来避免此类情况的发生。如在移动式机械装船机、堆取料机设备上为了缩短尾车而将此处凹段设计成无圆弧过渡区间,当皮带宽度选用余度较小时就比较容易撒料。

3. 跑偏时的撒料 皮带跑偏时的撒料是因为皮带在运行时两个边缘高度发生了变化,一边高,而另一边低,物料从低的一边撒出,处理的方法是调整皮带的跑偏。
