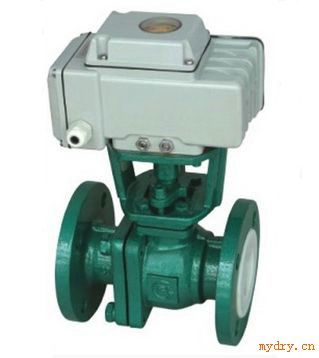

电动衬氟球阀Q941F46

  • 2016-07-07 10:10:38
  • 来源:上海丹特阀门有限公司

电动衬氟球阀Q941F46

产品特点:

1、耐腐蚀:阀体内腔及理体均包衬2.5-3mm厚的F46,能耐酸、碱,耐强腐蚀。
2、采用软密封阀座,密封性能好。
3、体积小,重量轻,结构简单,安装维修方便。
4、流阻小,流通能力。

基本型号:

手动

Q41F3

蜗轮

Q341F3

Q41F46

Q341F46

气动

Q641F3

电动

Q941F3

Q641F46

Q941F46

技术规范:

设计标准

GB12237

结构长度

GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

JB/T9092-99

驱动方式

手动、电动、气动、蜗轮

零部件材料:

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P8

R8

R3

R3

1

阀体/阀盖

A216-C

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

2

球体/阀杆

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

3

衬里/阀座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)

4

填料/压盖

PTFE(F4)

A351-CF3

A351-CF3

5

填料

A216-WCB

A351-CF8

A351-CF8

6

支架

A193-B7

A194-8

A193-B8M

7

紧固螺栓

A193-B7

A193-B8M

A194-8

8

螺母

A194-2H

A194-8

A194-8

9

操作手柄

A216-WCB

A216-WCB

A216-WCB

连接尺寸:

公称通径

标准值

参考值

DN(mm)

NPS
(inch)

L

D

D1

D2

f

b

Z-Φd

W

Do(蜗轮)

H

WT(Kg)

PN1.0MPa

15

1/2

140

95

65

45

2

14

4-Φ14

120

80

2.5

20

3/4

140

105

75

55

2

16

4-Φ14

140

90

3

25

1

150

115

85

65

2

16

4-Φ14

160

100

4.5

32

11/4

165

135

100

78

2

18

4-Φ14

160

110

5.7

40

11/2

180

145

110

85

2

18

4-Φ14

200

120

7

50

2

200

160

125

100

3

20

4-Φ14

250

135

9.5

65

11/2

220

180

145

120

3

20

4-Φ14

300

145

15

80

3

250

195

160

135

3

22

4-Φ14

350

185

19

100

4

280

215

180

155

3

22

8-Φ18

400

95

33

125

5

320

245

210

185

3

24

8-Φ18

500

210

58

150

6

360

280

240

210

3

24

8-Φ23

200

450

93

200

8

457

335

295

265

3

26

8-Φ23

240

490

155

250

10

533

390

350

320

3

28

12-Φ23

240

550

210
