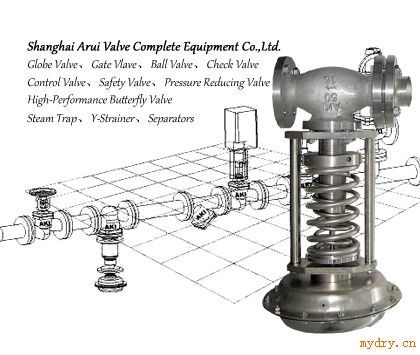

FIG.DRV4自力式减压阀

数十年来,中德合资AKI一向致力于研讨并共享蒸汽设备有关的节能办法。作为咱们很多商品/效劳的一部分,减压阀为阿瑞阀门的可靠体系解决方案提供了更多挑选。

蒸汽、液体和气体一般以高压状况流向结束运用点。在这些运用点,出于安全和效率缘由,以及运用需求,减压阀会下降流体压力。

【1】直接作用式减压阀。*简略的减压阀,直接作用式减压阀,带有平膜片或波纹管。因为它是独立布局,因此无需在下流装置外部传感线。它是所有减压阀中体积*小、运用*经济的一种,专为中低流量规划。直接作用式减压阀的*度一般为下流设定点的+/-10%。

【2】先导式活塞减压阀。该类型的减压阀集两种阀―导阀和主阀―于一体。导阀的规划与直接作用式减压阀相似。来自导阀的排气压力效果在活塞上,使活塞翻开主阀。假如主阀较大,无法直接翻开时,这种规划就会使用进口压力翻开主阀。因而,这种类型的减压阀,与直接效果式减压阀比较,在一样的管道尺度下,容量和*度(+/-5%)更高。与直接作用式减压阀一样的是,先导式活塞减压阀内部感知压力,无须外部装置传感线。

【3】先导隔膜式减压阀。在这种类型的减压阀中,双膜片替代了先导隔膜式减压阀中的活塞。这个增大的膜片面积能够翻开更大的主阀,并且在一样的管道尺度下,其容量比先导式活塞减压阀更大。别的,膜片对压力改变更为灵敏,*度可达+/-1%。*性更高是因为下流传感线的定位(阀的外部),其所在位置气体或液体动乱更少。该减压阀*灵敏。

【Ⅰ】型号:FIG.GP17/27、FIG.BR7/71、FIG.DRV4

【Ⅱ】尺寸:DN15-DN400

【Ⅲ】压力:PN16/25/40/64/100

【Ⅳ】材质:铸钢、不锈钢

【Ⅴ】连接:DIN法兰、ANSI法兰、G螺纹

【Ⅵ】应用:蒸汽、空气、氧气、水及其它流体系统中
