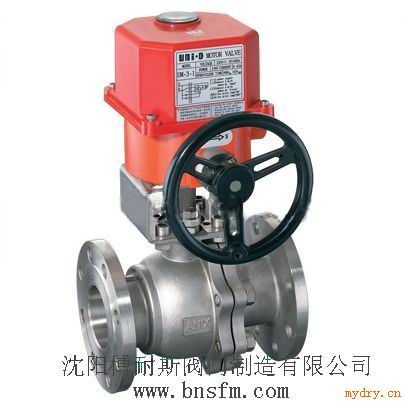

Q941H电动硬密封球阀,电动调节球阀,电动开关球阀

ZDRO/ZKRO电动调节球阀(电动球阀、电子式电动球阀)

沈阳博耐斯阀门制造有限公司电动球阀概述

ZDHO(ZDRO)型电动(调节)球阀是一种(球体)绕垂直于通道轴旋转90°的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成,属旋转类型调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

沈阳博耐斯阀门制造有限公司电动球阀产品结构

1.O型浮动球式结构;软质阀座:双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。
硬质阀座:采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座,能降低球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保密封性能好,当介质压力较大时,密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保稳定密封。

2. O型固定球式结构;软质阀座:双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
硬质阀座:采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。具有密封预紧力设计合理,密封性能好,根据压力大小,介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力,阀座密封不易变形,操作力矩轻,使用寿命长。

沈阳博耐斯阀门制造有限公司电动球阀电动执行器

HL型、3610R型或PSQ型角行程全电子式电动执行机构是O型球阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90°)运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作。二位开关式接受AC220V或AC380V作动力,通过电机正反转实现开关动作,并同时输出阀位指示信号是一种智能阀门产品。

http://www.bnsfm.com 024-62657366
