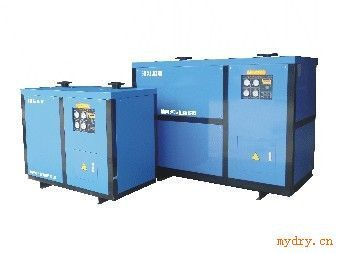

冷冻式压缩空气干燥机（水冷型）
技术参数：
形式 | 水冷型 | |||||||||||||
型号 | PG-100D(G)W | PG-125D(G)W | PG-150D(G)W | PG-200D(G)W | PG-250D(G)W | PG-300D(G)W | PG-350D(G)W | PG-400D(G)W | PG-500D(G)W | PG-600D(G)W | PG-750D(G)W | PG-1000D(G)W | PG-1500D(G)W | |
处理空气(NM2/min) | 13.5 | 17 | 21.5 | 28.5 | 34 | 42 | 52 | 59.5 | 70.8 | 80 | 106.8 | 141 | 210 | |
210适用空压机(HP) | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 750 | 1000 | 1500 | |
1500耗电量(KW) | 2.7 | 3 | 3.5 | 5.3 | 5.9 | 7.5 | 8 | 9.5 | 11 | 15 | 18 | 22 | 33 | |
空气入口管径 | 2.0″ | DN65 | DN80 | DN100 | DN100 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN200 | DN200 | |
冷凝器水出入口管径 | ZG1″內牙 | ZG1″內牙 | ZG1″內牙 | ZG1.5″內牙 | ZG1.5″內牙 | ZG1.5″內牙 | ZG1.5″內牙 | ZG1.5″內牙 | ZG2″內牙 | ZG2″內牙 | ZG2″內牙 | DN100FL | DN100FL | |
冷却水量(m3/hr) | 2(3.6) | 3.6(7.2) | 3.6(7.2) | 5(11) | 5(11) | 7(14) | 9(18) | 10(22) | 10(22) | 14(29) | 18(36) | 27(54) | 36(72) | |
冷凝器(RT) | 4 | 4 | 5 | 6 | 7.5 | 9 | 10 | 12 | 15 | 17 | 24 | 30 | 40 | |
冷却水塔(RT) | 8 | 8 | 10 | 15 | 15 | 20 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | |
外型尺寸（cm） | 长 | 1140 | 1400 | 1400 | 1650 | 1600 | 1850 | 1950 | 2080 | 2130 | 2130 | 2400 | 2650 | 3200 |
宽 | 690(800) | 750(850) | 750(850) | 1100(1250) | 1100(1250) | 1180(1350) | 1280(1400) | 1280(1400) | 1350(1400) | 1350(1400) | 1500(1600) | 1650 | 1720 | |
高 | 1100 | 1200 | 1200 | 1260 | 1260 | 1400 | 1450 | 1470 | 1620 | 1620 | 1900 | 1950 | 1950 | |
电源 | 3Φ380V | |||||||||||||
冷却种类 | R-22 | |||||||||||||
使用条件 | 1.DW系列入口温度5～45℃，GW系列入口温度5～80℃。2.周围温度2～28℃。3.空气压力0.4～1MPa(根据要求可提供1.0～6.0（MPa）。 | |||||||||||||
露点温度 | 1.大气压力下-20℃。2.压力露点0～10℃。 | |||||||||||||
备注：*外型尺寸不含出入口及排水器部分。
*机型、规格、颜色变更时，恕不另行通知。
*除以上述规格，其它产品请参考本公司相关资料。
