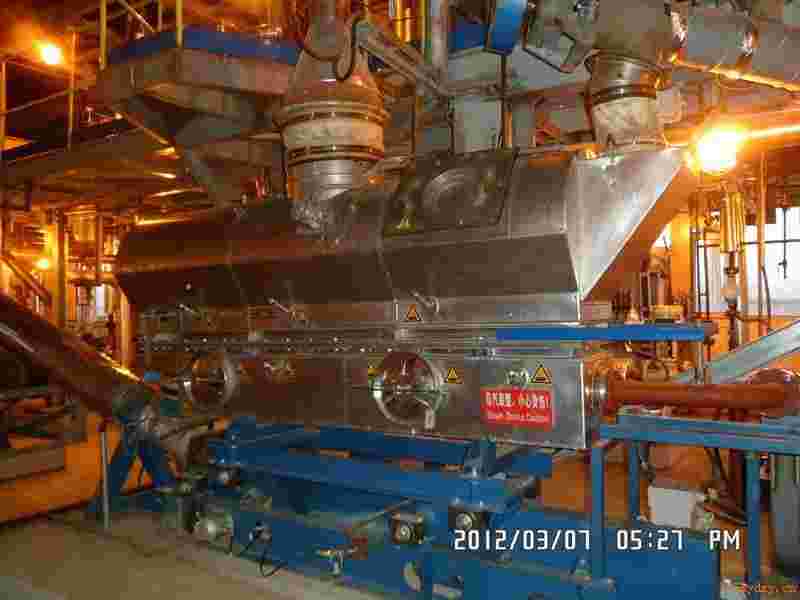

往复式流化床干燥机
主要特点
1、干燥机采用一台普通电机带动曲轴——曲柄——凸轮——振动横梁，整个床体受力均匀振动一致，物料的输送也同步一致，确保烘干物料干燥均匀一致。
2、流化床床面在振动时每一个点都在同一个平面上，物料层无任何偏斜、吹穿、死床等不良现象。8 o3 |2 N;
3、流化床往复机构产生低频、高振幅的规则振动，将物料抛起足够的高度，物料松散且移动惯性大，在抛掷的过程中物料与热空气充分的热交换，换热效果好。
4、往复式流化床工作频率低，噪音低，物料不易破碎。
5、流化床往复频率低，可大大延长设备使用寿命。
6、采用曲柄连杆式结构，床体在工作时是“摆动”，而不是传统的“振动”，噪音很低，远低于传统流休床的振动电机噪音。
7、设备大型化程度高，由于传动方式科学，床体重量轻运动稳，单台流化床的面积可以达到40㎡。
8、新型曲柄连杆式流化床属于低频振动，床体通过橡胶气弹簧与底座进行缓冲减震，橡胶对地面没有冲击振动，设备周边环境好。
技术参数
规格型号 | 流化床面积 （㎡） | 蒸发能力 kg/h.h2O | 振 幅 (mm) | 频率 | 电机功率 (kw) | 设备重量 (kg) |
WG45×6 | 2.7 | 405 | 10-50 | 200～960 | 2.2 | |
WG45×9 | 4.05 | 607.5 | 10-50 | 200～960 | 4 | |
WG60×6 | 3.6 | 540 | 10-50 | 200～960 | 4 | |
WG60×9 | 5.4 | 810 | 10-50 | 200～960 | 5.5 | |
WG75×6 | 4.5 | 675 | 10-50 | 200～960 | 4 | |
WG75×9 | 6.75 | 1012.5 | 10-50 | 200～960 | 5.5 | |
WG75×12 | 9.0 | 1350 | 10-50 | 200～960 | 7.5 | |
WG75×15 , | 11.25 | 1687.5 | 10-50 | 200～960 | 11 | |
WG75×20 | 15 | 2250 | 10-50 | 200～960 | 15 | |
WG90×9 | 8.1 | 1215 | 10-50 | 200～960 | 7.5 | |
WG90×12 | 10.8 | 1620 | 10-50 | 200～960 | 11 | |
WG90×15 | 13.5 | 2025 | 10-50 | 200～960 | 15 | |
WG90×20 | 18 | 2700 | 10-50 | 200～960 | 18.5 | |
WG90×25 | 22.5 | 3375 | 10-50 | 200～960 | 22 | |
WG120×9 | 10.8 | 1620 | 10-50 | 200～960 | 11 | |
WG120×12 | 14.4 | 2160 | 10-50 | 200～960 | 15 | |
WG120×15 | 18 | 2700 | 10-50 | 200～960 | 18.5 | |
WG120×20 | 24 | 3600 | 10-50 | 200～960 | 22 | |
WG120×25 | 30 | 4500 | 10-50 | 200～960 | 30 | |
WG15×12 | 18 | 2700 | 10-50 | 200～960 | 18.5 | |
WG15×15 | 22.5 | 3375 | 10-50 | 200～960 | 22 | |
WG15×20 | 30 | 4500 | 10-50 | 200～960 | 30 | |
WG15×25 | 37.5 | 5625 | 10-50 | 200～960 | 37 |
注：1、蒸发量与进风温度、物料特性、含水率等有关，表中数据仅供参考。
2、表中蒸发量以进风温度
适用范围
本机适用于食品、化工、医药、饲料、饵料、塑料、制盐、粮食、种子、烟、糖、冶金等行业粉粒状物料的干燥、冷却。
