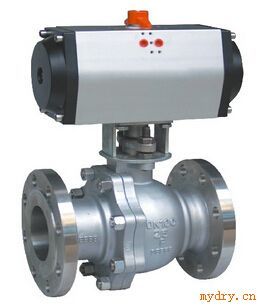

Q641F气动球阀

【阀门概述】:
【Q641F气动球阀】主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。【Q641F气动球阀】是近年来被广泛采用的一种新型阀门。在各种阀门中,球阀的流动阻力*小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过,球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
【产品用途及特点】:
【Q641F气动球阀】气动球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理 及空气处理等行业的流体自动控制或调节控制,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各个行业得到广泛的应用。【Q641F气动球阀】只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。【Q641F气动球阀】的主要特点是本身结构紧凑,易于操作和维修,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
1、流体阻力小,其阻力系数与同长度的管段相等。
2、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
【执行机构技术参数】:
【Q641F气动球阀】采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
1、齿轮式双活塞,输出力矩大,体积小可在,顶部、底部安装手动操作机构。
2、气缸选用铝金材料,重量轻、外形美观,齿条式连接可调节开启角度、额定流量
3、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
4、IS05211标准连接为产品的安装更换提供了方便。
5、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
