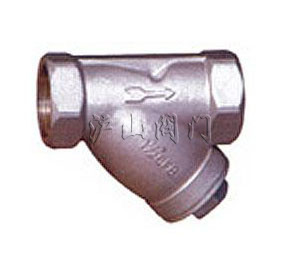

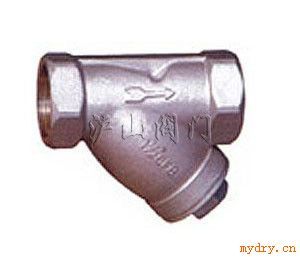

一、TYG型过滤器介绍
TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。U型过滤器适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。
二、TYG型过滤器特点 1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
2、过滤网材质，有奥氏本304、316、316L。
3、A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
4、连接形式：N表示螺纹，W表示承插焊、F表示法兰式。
三、TYG型过滤器主要零件部件材料表
主要零件部件材料表
Parts
零件名称
Materials
材料
Body
阀体
carbonstoeIStainlessSteeI
Fram bronze．brass
碳钢、不锈钢、黄、青铜
Gauze Filter Cap
滤网盖
carbonstoelStainlessSloel
碳钢、不锈钢
Filter Core Net
滤芯网
Stainless Steel
不锈钢
Gaske r
垫片
Metal graphite
金属石墨
四、TYG型过滤器技术参数表
Model
产品型号
Nominal
Diameter(DN)
公称通径
Connection
连接方式
Nominal
Pressure(MPa)
公称压力
Max．AIlowable
TMP(℃)
*高允许温度

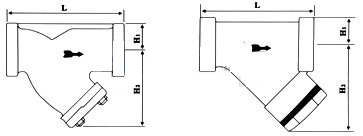

External Dimensions(mm)
外形尺寸
L
H1
H2
ATGN W-16 64A
15—20
25
Thread Socket weld
螺纹承插焊
1.6—6.4
425
90
100
20
23
78
88
ATGN W-16 64A
32—40
50
Thread Socket weld
螺纹承插焊
1.6—6.4
425
130
150
32
38
120
128
ATGN W-16 25A
65
80
Thread Socket weld
螺纹承插焊
1.6—2.5
350
210
230
44
54
180
192
ATGN W-16 25B
15—20
25
Thread Socket weld
螺纹承插焊
1.6—2.5
350
75、85
90
20
23
75
85
ATGN W-16 25B
32—40
50
Thread Socket weld
螺纹承插焊
1.6—2.5
350
120
140
32
38
113
122
ATGN F-16 25C
15—20
25
Thread Flange
螺纹法兰
1.6—2.3
250
85
95
22
25
78
88
ATGN F-16 25C
32—40
50
Thread Flange
螺纹法兰
1.6—2.3
250
130
150
35
40
115
125
