KHB3K(BK3)系列二位三通球阀

KHB3K(BK3)系列二位三通球阀 http://www.hushanfamen.com/Valve_Product_1153.html

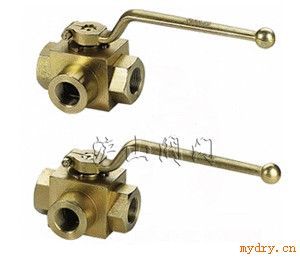

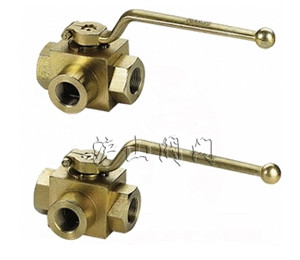

产品名称: KHB3K(BK3)系列二位三通球阀产品型号: KHB3K(BK3) 产品口径: DN10-50mm 产品压力: 16-32MPa 产品材质: 铸铁、铸钢、不锈钢售后承诺: 质保一年,质量三包:包修、包换、包退。

沪山阀门制造(上海)有限公司是国内*〖KHB3K(BK3)系列二位三通球阀〗制造商,也是国内大型【液压阀门】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖KHB3K(BK3)系列二位三通球阀〗解决方案,质量可靠,价格实惠,故*各地,欢迎新老客户来电,来函,我们将为您提供*优质的服务。

KHB3K(BK3)系列二位三通球阀

图形符号


型号说明


① 系列代号:KHB3K(BK3)系列二位三通球阀
② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料:1-钢、2-不锈钢
④ 球体材料:1-钢、2-黄铜、3-不锈钢
⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号:由生产商定
⑨ 表面处理:空白-磷化、G-电镀黄锌

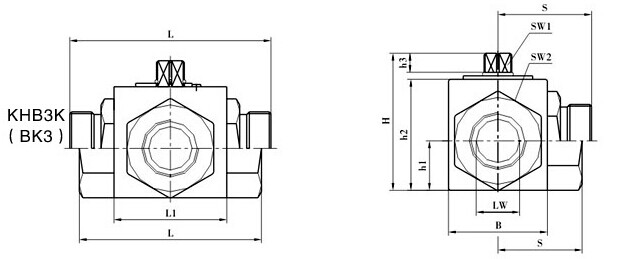

外形尺寸


尺寸表
连接口略图:

简略型号

PN(bar)

DN

LW

RA

d1

i

L

L1

B

H

h1

h2

h3

SW1

SW2

S

KHB3K-M16×1.5

500

06

06

11

M16×1.5

11

69

40

26

45

13.5

33

8

09

22

27.5

KHB3K-M22×1.5

500

08

08

16

M22×1.5

12

76

42

32

49

16

36

10

09

27

33

KHB3K-M27×1.5

500

10

10

20

M27×1.5

12

76

42

32

49

16

36

10

09

27

33

KHB3K-M30×1.5

400

16

15

24

M30×1.5

13

84

48

38

61

19

45

11

09

32

37

KHB3K-M36×2

315

20

20

30

M36×2

15

103

60

48

70

25

55

11

12

41

45.5

KHB3K-M42×2

315

25

23

35

M42×2

18

116

65

57

79

28.5

64

11

12

50

54

KHB3K-M52×2

315

32

32

40

M52×2

20

149

84

75

101

37.5

84

12

14

60

70

KHB3K-M60×2

315

40

38

45

M60×2

22

174

91

85

112

42.5

95

12

14

70

84

简略型号

PN(bar)

DN

LW

RA

d1

i

L

L1

B

H

h1

h2

h3

SW1

SW2

S

KHB3K-G1/8

500

04

06

G1/8

10

69

40

26

45

13.5

33

8

09

22

35

KHB3K-G1/4

500

06

06

G1/4

14

69

40

26

45

13.5

33

8

09

22

35

KHB3K-G3/8

500

10

10

G3/8

14

72

42

32

49

16

36

10

09

27

36

KHB3K-G1/2

500

13

12

G1/2

16

83

48

35

49

17

40

10

09

30

40

KHB3K-G1/2

400

16

15

G1/2

16

83

48

38

61

19

45

11

09

32

42

KHB3K-G3/4

315

20

20

G3/4

18

95

60

48

70

25

55

11

12

41

49

KHB3K-G1

315

25

25

G1

21

113

65

57

79

28.5

64

11

12

50

56.5

KHB3K-G 11/4

315

32

32

G 11/4

22

110

84

75

101

37.5

84

12

14

60

62.5

KHB3K-G 11/2

315

40

38

G 11/2

24

130

91

85

112

42.5

95

12

14

70

61

KHB3K-G2

315

50

48

G2

26

140

100

105

131

52.5

112

12

14

80

62.5

简略型号

PN(bar)

DN

LW

RA

d1

i

L

L1

B

H

h1

h2

h3

SW1

SW2

S

KHB3K-NPT1/8

500

04

06

NPT1/8

10

69

40

26

45

13.5

33

8

09

22

35

KHB3K-NPT1/4

500

06

06

NPT1/4

14

69

40

26

45

13.5

33

8

09

22

35

KHB3K-NPT3/8

500

10

10

NPT3/8

14

72

42

32

49

16

36

10

09

27

36

KHB3K-NPT1/2

500

13

12

NPT1/2

16

83

48

35

49

17

40

10

09

30

40

KHB3K-NPT1/2

400

16

15

NPT1/2

16

83

48

38

61

19

45

11

09

32

42

KHB3K-NPT3/4

315

20

20

NPT3/4

18

95

60

48

70

25

55

11

12

41

49

KHB3K-NPT1

315

25

25

NPT1

21

113

65

57

79

28.5

64

11

12

50

56.5

KHB3K-NPT 11/4

315

32

32

NPT 11/4

22

110

84

75

101

37.5

84

12

14

60

62.5

KHB3K-NPT 11/2

315

40

38

NPT 11/2

24

130

91

85

112

42.5

95

12

14

70

61

KHB3K-NPT2

315

50

48

NPT2

26

140

100

105

131

52.5

112

12

14

80

62.5

简略型号

PN(bar)

DN

LW

RA

d1

i

L

L1

B

H

h1

h2

h3

SW1

SW2

S

KHB3K-06LR

500

04

04

06

M12×1.5

10

67

40

26

45

13.5

33

8

09

22

33.5

KHB3K-08LR

500

06

06

08

M14×1.5

10

67

40

26

45

13.5

33

8

09

22

33.5

KHB3K-10LR

500

08

08

10

M16×1.5

11

74

42

32

49

16

36

10

09

27

37

KHB3K-12LR

500

10

10

12

M18×1.5

11

74

42

32

49

16

36

10

09

27

37

KHB3K-15LR

500

13

12

15

M22×1.5

12

82

48

35

53

17

40

10

09

30

40

KHB3K-15LR

500

12

12

15

M22×1.5

12

82

48

38

61

19

45

11

09

32

40

KHB3K-18LR

500

13

12

18

M26×1.5

12

82

48

35

53

17

40

10

09

30

42

KHB3K-18LR

400

16

15

18

M26×1.5

12

82

48

38

61

19

45

11

09

32

42

KHB3K-22LR

315

20

19

22

M30×2

14

101

60

48

70

25

55

11

12

41

52

KHB3K-28LR

315

25

24

28

M36×2

14

108

65

57

79

28.5

64

11

12

50

54

KHB3K-35LR

315

32

30

35

M45×2

16

141

84

75

101

37.5

84

12

14

60

66

KHB3K-42LR

315

40

36

42

M52×2

16

162

91

85

112

42.5

95

12

14

70

78

简略型号

PN(bar)

DN

LW

RA

d1

i

L

L1

B

H

h1

h2

h3

SW1

SW2

S

KHB3K-08SR

500

04

05

08

M16×1.5

12

73

40

26

45

13.5

33

8

09

22

37

KHB3K-10SR

500

06

06

10

M18×1.5

12

73

40

26

45

13.5

33

8

09

22

37

KHB3K-12SR

500

08

08

12

M20×1.5

12

76

42

32

49

16

36

10

09

27

38

KHB3K-14SR

500

10

10

14

M22×1.5

14

80

42

32

49

16

36

10

09

27

40

KHB3K-16SR

500

13

12

16

M24×1.5

14

86

48

35

53

17

40

10

09

30

44

KHB3K-16SR

500

12

12

16

M24×1.5

14

86

48

38

61

19

45

11

09

32

43.5

KHB3K-20SR

500

13

12

20

M30×2

16

90

48

35

53

17

40

10

09

30

44

KHB3K-20SR

400

16

15

20

M30×2

16

90

48

38

61

19

45

11

09

32

45.5

KHB3K-25SR

315

20

20

25

M36×2

18

109

60

48

70

25

55

11

12

41

56

KHB3K-30SR

315

25

25

30

M42×2

20

120

65

57

79

28.5

64

11

12

50

60

KHB3K-38SR

315

32

30

38

M52×2

22

153

84

75

101

37.5

84

12

14

60

72
