浮动式锻钢球阀

浮动式锻钢球阀

浮动式锻钢球阀 http://www.hushanfamen.com/Valve_Product_675.html

产品名称： 浮动式锻钢球阀 产品型号： Q41H/W/F 产品口径： DN15-250mm 产品压力： 2.5-4.0MPa 产品材质： 铸铁、铸钢、不锈钢 联系电话： 021-31007323 联系传真： 021-33321522 Email： hushanfamen@126.com 联系人： 周生 联系手机： 18818008975 QQ： 178876695 公司名： 沪山阀门制造（上海）有限公司 帐号： 03416900040041464 税号： 310115312539830 售后承诺： 质保一年，质量三包：包修、包换、包退。

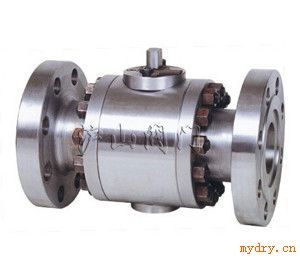

浮动式锻钢球阀介绍

浮动式锻钢球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。可以全通径电动球阀、90℃角、球阀开关轻便，体积小，可以做成大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。锻钢球阀分类：低压锻钢球阀，高压锻钢球阀。

一、浮动式锻钢球阀Q(3、6、7、8、9)4（6）1F(Y、N、P)

尺寸及重量PN1.6MPaCLASS 15010K(JIS) DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250 NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 150LB法兰Flange L 108 117 127 - 165 178 190 203 229 356 394 457 - 1.6MPa法兰Flange L 130 140 150 165 180 200 200 250 280 320 360 400 - 10K(JIS)法兰Flange L 108 117 127 - 165 178 190 203 229 365 394 457 533 对焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 419 - 手动Hand –Operated H 73 78 86 - 102 130 142 191 200 226 242 285 - W 130 130 160 - 180 230 400 400 460 750 750 900 - Kg 3 4 6 - 12 15 19 22 46 65 85 127 - 涡轮蜗杆传动Worm GearOperated H - - - - - - - - - - 260 300 - W - - - - - - - - - - 400 600 - 型号Type - - - - - - - - - - A B - Kg - - - - - - - - - - 110 175 - 气动Air –Operating H 203 234 242 - 326 354 366 415 485 607 623 742 - H1 125 139 147 - 195 223 235 284 328 398 414 498 - L1 326 326 347 - 420 426 426 590 523 610 610 885 - L2 136 136 181 - 181 257 257 257 287 378 378 530 - 型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 - Kg 6.1 6.3 8.1 - 14.1 16.6 38.0 42.1 53.0 93.5 105.2 207.8 - 电动ElectricDriving H - - - - - 432 443 454 493 574 646 678 - H1 - - - - - 337 348 359 398 424 496 528 - W - - - - - 190 190 190 190 400 400 400 - 型号Type - - - - - Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 - Kg - - - - - 23 25 60 75 97 162 226 -

二、浮动式锻钢球阀Q(3、6、7、8、9)4（6）1F(Y、N、P)

尺寸及重量 PN2.5MPa 4.0MPaCLASS300 20K(JIS) DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250 NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 300LB法兰Flange L 140 152 165 - 190 216 241 282 305 381 403 502 - 2.5MPa法兰Flange L 130 140 150 165 180 200 220 250 320 400 400 550 - 4.0MPa法兰Flange L 130 140 150 180 200 220 250 280 320 400 400 550 - 20K(JIS)法兰Flange L 140 152 165 - 190 216 241 283 305 381 403 502 568 对焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 502 - 手动Hand –Operated H 73 80 86 - 102 136 164 191 223 240 253 307 - W 140 140 180 - 230 240 400 400 750 750 900 1000 - Kg 4 6 6.8 - 11.2 18.3 32 38 78 85 102 125 - 涡轮蜗杆传动Worm GearOperated H - - - - - - - - - - 325 387 - W - - - - - - - - - - 400 600 - 型号Type - - - - - - - - - - A B - Kg - - - - - - - - - - 148 196 - 气动Air –Operating H 204 236 242 - 326 359 388 415 508 621 675 824 - H1 126 141 147 - 195 228 257 284 351 412 466 580 - L1 326 326 347 - 420 426 426 590 523 610 610 885 - L2 136 136 181 - 181 257 257 257 287 378 378 530 - 型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 - Kg 6.2 6.4 8.5 - 16.9 20.9 42.5 52.7 77.9 107.0 130 220 - 电动ElectricDriving H432 443 454 493 574 646 678 - H1337 348 395 398 424 496 528 - W190 190 190 190 400 400 400 - 型号TypeQ60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 - Kg23 35 60 75 100 170 245 - 三、浮动式锻钢球阀Q(3、6、7、8、9)4（6）1F(Y、N、P)

尺寸及重量 PN2.5MPa 4.0MPaCLASS300 20K(JIS) DN mm 15 20 25 32 40 50 65 80 100 125 150 200 NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 400LB法兰Flange L 165 190 216 - 241 292 330 356 406(432) - - - 6.4MPa法兰Flange L 165 190 216 229 241 292 330 356 432 508 559 660 10.0MPa法兰Flange L 165 190 216 229 241 292 330 356 432 508 559 660 对焊Butt Welding L1 165 190 216 - 241 292 330 356 406(432) - - - 手动Hand –Operated H 73 80 86 - 110 142 171 185 220 - - - W 160 160 230 - 400 400 650 650 800 - - - Kg 4.5 6.2 7.5 - 12.5 26.1 38 44 65 - - - 涡轮蜗杆传动Worm GearOperated H - - - - - - - 182 217 - - - W - - - - - - - 280 400 - - - 型号Type - - - - - - - O A - - - Kg - - - - - - - 50 95 - - - 气动Air –Operating H 229 236 242 - 266 366 395 470 601 - - - H1 134 141 147 - 171 235 264 313 392 - - - L1 283 283 283 - 350 590 590 523 610 - - - L2 136 181 181 - 181 257 257 287 378 - - - 型号Type AG09 AG09 AG09AG09 AG13 AG13 AG13 AW17 - - - Kg 6.5 6.8 9.3 - 17.8 33.6 45.1 55.3 81.3 - - - 电动ElectricDriving H - - - - - 500 520 545 558 -- - - H1 - - - - - 350 370 395 408 - - - W - - - - - 190 1900 190 190 - - - 型号Type - - - - - Q120-1 Q120-1 Q120-1 Q120-1 - - - Kg - - - - - 26 41 72 92 - - - ()内PN10.0MPa、 Class600尺寸
