碳酸钴烘干机

碳酸钴烘干机

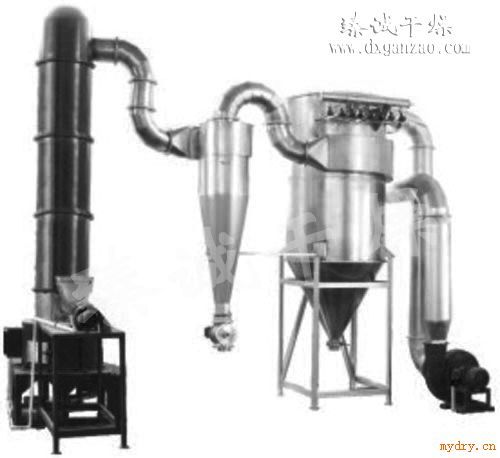

(XSG系列旋转闪蒸干燥机)

碳酸钴烘干机,(闪蒸干燥机),是集干燥、粉碎、筛分于一体的新型连续式干燥设备,特别适用于滤饼状、膏糊状、稀泥浆状物料的烘干。

组成:

立式热风炉、螺旋加料器、搅拌破碎系统、分级器、干燥主管、旋风分离器、布袋除尘器、鼓风机、引风机等组成。

工作原理:

冷空气经过鼓风机送入立式热风炉加热成热空气,然后由入口管以切线方向进入干燥室底部的环隙,并螺旋状上升,同时,物料由加料器定量加入塔内,并与热空气进行充分热交换,较大较湿的物料在搅拌器作用下被机械破碎,湿含量较低及颗粒度较小的物料随旋转气流一并上升,输送至分离器进行气固分离,成品收集包装,而尾气则经除尘装置处理后排空。

工艺流程:

设备优点:

1干燥室内周向气速高,物料停留时间短,有效防止物料粘壁及热敏性物料变质,并可一次干燥成均匀的粉状产品,省去了粉碎、筛分等工序。

2干燥室装有分级环及旋流片,物料细度和终水份可调。特殊的分风装置,降低了设备阻力,并有效提高物料的干燥均匀度。

3干燥机底部设置特殊的冷却装置及气压密封装,避免了物料在底部高温区产生变质现象。

4能有效控制终水份和细度,通过对加料、热风温度、分级器的调节,保证产品的湿含量及细度均匀一致。

型号

主机内经(mm)

处理风量(m3/h)

蒸发水量(kg/h)

*大装机容量(KW)

*大高度(m)

占用平面(m2)

XSG-4

400

1150-2300

58-73

21.4

4.6

27

XSG-6

600

2500-5100

130-163

34.2

5.5

39

XSG-8

800

4500-9000

238-297

63.5

6.0

40

XSG-10

1000

7000-13500

345-430

68

6.5

55

XSG-12

1200

10000-20000

515-645

94

6.8

62

XSG-14

1400

16600-28000

730-910

130

7.0

89

XSG-16

1600

18000-38100

962-1203

160

7.2

160

注:1.水分蒸发量是以进风温度为200℃、出风80℃计2、装机容量为基本数据,可根据物料性能改变。3、占地面积根据实际情况布置,表中数据仅供参考。
