压缩空气精密过滤器

  • 2020-04-28 23:14:23
  • 来源:常州中扬阀门有限公司

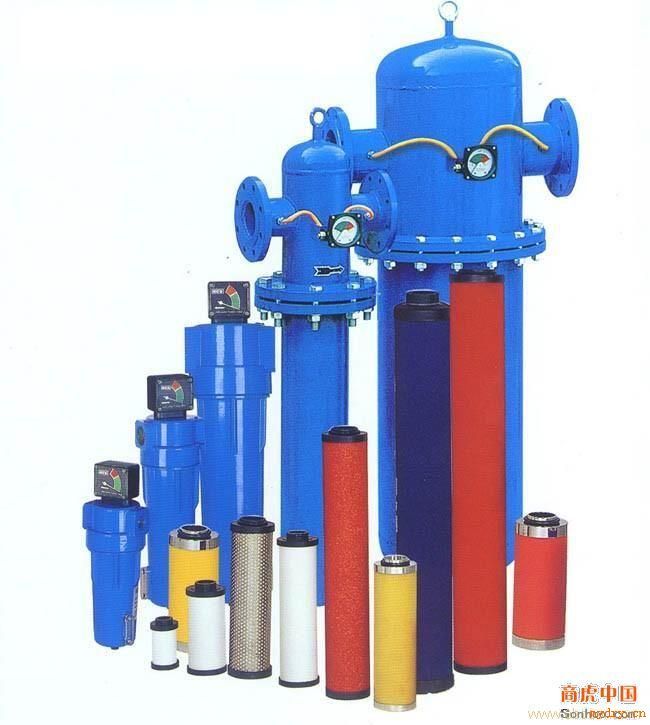

压缩空气精密过滤器

压缩空气精密过滤器

一、工况条件与技术指标
Working condition and technical data
进气温度(Inlet temperature): ≤80℃
进气压力(Inlet pressure): 0.4~1.0MPa

三、型号规格与性能参数
Model,size & technical data

型号 项目

处理量Nm3/min

外形尺寸mm

接口尺寸

重量Kg

C、T、A、AA、H-001

1.2

280

106

ZG1"

3

C、T、A、AA、H-002

2.4

315

106

ZG1"

4

C、T、A、AA、H-003

3.8

400

140

ZG11/2"

5

C、T、A、AA、H-006

6.5

630

140

ZG2"

8

C、T、A、AA、H-010

10.7

630

140

ZG2"

8

C、T、A、AA、H-013

13.8

725

160

DN65

10

C、T、A、AA、H-015

17

850

315

DN65

35

C、T、A、AA、H-020

23

900

315

DN80

45

C、T、A、AA、H-025

27

900

315

DN80

45

C、T、A、AA、H-030

33

1020

375

DN80

75

C、T、A、AA、H-040

45

1020

375

DN100

75

C、T、A、AA、H-050

55

1020

375

DN125

75

C、T、A、AA、H-060

65

1120

475

DN125

90

C、T、A、AA、H-080

85

1160

560

DN125

145

C、T、A、AA、H-100

100

1160

560

DN150

145

C、T、A、AA、H-120

120

1250

630

DN150

180

C、T、A、AA、H-150

150

1250

630

DN150

180

C、T、A、AA、H-180

180

1320

670

DN200

240

C、T、A、AA、H-200

200

1320

670

DN200

240

精密过滤器概述

工作原理

精密过滤器(又称作保安过滤器),筒体外壳一般采用不锈钢材质制造,内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件,根据不同的过滤介质及设计工艺选择不同的过滤元件,以达到出水水质的要求。机体也可选用快装式,以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业,是各类液体过滤、澄清、提纯处理的理想设备。

结构特点

精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。各种涂装设备顶棉过滤及框架式、袋式过滤器,适用于精细化工,油品,食品医药,水处理等场合。

精密过滤器应用

用于各种悬浮液的固液分离,适用范围广,适用于医药。食品。化工。环保。水处理等工业领域、各种涂装设备顶棉过滤及框架式、袋式过滤器,适用于精细化工,油品,食品医药,水处理等场合。[1]?

精密过滤器特点

1、高效能去除水、油雾、固体颗粒,100%去除0.01μm及以上颗粒、油雾浓度控制在0.01ppm/wt;2、结构合理,体积小、重量轻;3、带有防护罩塑胶外壳和铝合金外壳可选择。4、三级分段净化处理,使用寿命长

精密过滤器材料

1、外壳:铝合金;2、防护罩:塑胶杯、聚碳酸脂、金属杯、铝合金;3、滤芯材料:B、C系列环保特殊纤维、不织布;D系列、活性碳;4、液位指示器、金属杯、PV。

精密过滤器种类

C级精密过滤器

通用范围:一般往复式空压机前置过滤材质:多层玻璃纤维滤芯滤杂质:5MICRON滤油含量:5PPM*大压力:16KG/CM*高温度:65℃一般压差:0.2KG/CM*大压差:0.7KG/CM功能:将压缩气内大量的油气滤到5PPM以内及滤除杂质颗粒至5MICRON

T级精密过滤器

通用范围:一般螺旋式空压机前置过滤材质:多层玻璃纤维滤芯滤杂质:1MICRON滤油含量:0.5PPM*大压力:16KG/CM*高温度:65℃一般压差:0.17KG/CM*大压差:0.7KG/CM功能:将压缩空气内的油气滤除至0.5PPM以以滤除杂质颗粒至1MICRON以下

A级精密过滤器

通用范围:一般空气压缩机后置过滤材质:多层玻璃纤维滤芯滤杂质:0.01MICRON滤油含量:0.01PPM*大压力:16KG/CM*高温度:65℃一般压差:0.275KG/CM*大压差:0.7KG/CM功能:将压缩空气中微量油气精密滤除至0.01PPM同时滤除空气中杂质颗粒至0.01MICRON达到无油标准的高品质压缩空气

H级精密过滤器

通用范围:用高度精密过滤专用材质:活性碳滤芯滤杂质:0.03MICRON滤油含量:0.003PPM*大压力:16KG/CM*高温度:65℃一般压差:0.75KG/CM*大压差:0.7KG/CM功能:一般用于滤除压缩空气中的臭氧,非常微细的油气及超微颗粒精密过滤器为了能达到高精密过滤品质,采用了多层不同过滤材质,其中包含了硼矽酸盐的纤维层、玻璃纤维层、活性炭纤维层、多层不织布层及不锈钢网层。唯有如此才能达到无油,无杂质高品质空气。补充:C主管路过滤器能除去大量的液体及3μm以上固体微粒,达到*低残留油分含量仅5ppm,有少量的水分、灰尘和油雾。用于空压机,后部冷却器之后,其它过滤器之前,作一般保护之用;用于冷干机之前,作前处理装置。T空气管路过滤器能滤除小至1μm的液体及固体微粒,达到*低残油分含量仅0.5ppm,有微量水分、灰尘和油雾。用于A级过滤器之前作前处理之用;冷干机和吸干机之后,进一步提高空气质量。A超高效除油过滤器能滤除小至0.01μm的液体及固体微粒,达到*低残油含量仅0.001ppm,几乎所有的水分、灰尘和油都被去除。用于H级过滤和吸干机之前,起保护作用,冷干机之后,确保空气中不含油。H活性炭微油雾过滤器能滤除小至0.01μm的油雾及碳氢化合物,达到*低残油含量仅0.003ppm,不含水分、灰尘和油,无臭无味。起*后一道过滤作用,供一些必须使用高质量高质量空气的单位,如食品工业、呼吸、无菌包装等。

过滤器选型的一般原则

1、进出口通径原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。2、公称压力按照过滤管路可能出现的*高压力确定过滤器的压力等级。
3、孔目数的选择主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa
