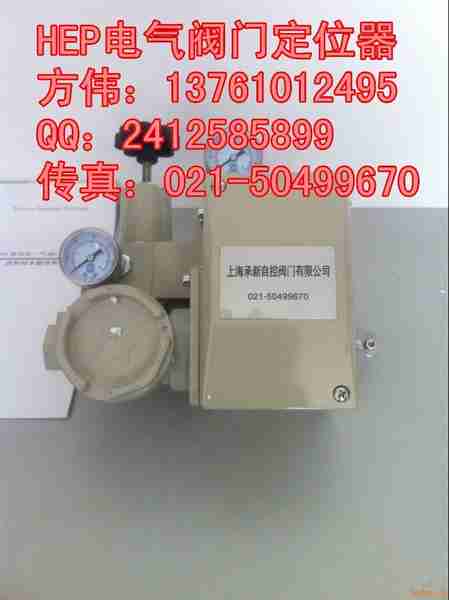

HEP-27电气阀门定位器

HEP-27电气阀门定位器

HEP电气阀门定位器HEP-15 HEP-16 HEP-17

HEP电气阀门定位器产品介绍:

HEP系列电气阀门定位器有:HEP-15;HEP-16;HEP-17;HEP系列电气阀门定位器:HEP型单作用电-气阀门定位器(包括:HEP-15隔爆型、HEP-16本安型、HEP-17防水型)是CV3000系列新型调节阀的主要附件。

HEP系列单作用电气阀门定位器是引进国外*新设计,由本厂开发成功的产品。其技术性能均达到国外同类产品水平,并经“*仪器仪表防爆安全监督检验站"检验合格,获得*防爆合格证书。

HEP型单作用电-气阀门定位器(包括:HEP15隔爆型、HEP16本安型、HEP17防水型)的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号,而且具有阀门定位功能,即克服阀杆摩控力,抵消被调价质压力变化而引起的不平衡力,从而使阀门开度对应于调节装置输出的控制信号,实现正确定位。由于本定位器具有防爆结构,故能使用于爆炸危险场所。

HEP型电气阀门定位器 型号结构特点

项目

直行程

角行程

单作用

双作用

单作用

双作用

隔爆

本安

普通

隔爆

本安

普通

隔爆

本安

普通

隔爆

本安

普通

HEP

-15

-16

-17

-25

-26

-27

-15RC

-16 RC

-17 RC

-25 RC

-26 RC

-27 RC

防爆标志

EXdIIBT6

EXiaIIBT6

EXdIIBT6

EXiaIIBT6

EXdIIBT6

EXiaIIBT6

EXdIIBT6

EXiaIIBT6

防护等级

IP65

使用场所

防爆型适用于GB3836.1-2000(爆炸性气体环境用电气设备第1部分:通知要求)表B

规定的相应爆炸混合物的场所

普通型适用于非危险场所

HEP型电气阀门定位器 结构组成

HEP电气阀门定位器由下列各部件组成;把电信号转换成机械位移的电磁组件,把位移转变成喷嘴背压的喷嘴挡板机构,放大喷嘴背压的继电器,对输出压力进行反馈的反馈杠杆机构,及调整行程的调节件。

HEP型电气阀门定位器主要技术参数

输入信号(DC mA)

输入信号电源电压

输入阻抗Ω

备注

标准

4~20

DC23~27.5V

250

本安型须经过安全栅

其它

4~12、12~20

10~50、5~25

100

不适用本安型

气源压力:单作用0.14~0.16MPa 0.17~0.5MPa;双作用:0.2~0.4MPa 0.41~0.7MPa;
耗气量:5NL/min(当气源压力在0.14MPa时);*大流量:140NL/min(当气源压力在0.14MPa时)
环境温度:普通型-40~+80℃;防爆型-20~+60℃;环境湿度:10~90%RH
精度:全行程≤±1%;回差:全行程≤1%;死区:全行程≤0.4%;特性:线性(可改变成快开、等百分比)
*大行程速度:4mm/秒(配ZHA/B-22G型执行机构时);行程范围:12~100mn、转角0~90°
电气接口:G1/2";气管连接:Rc1/4卡套式(Ф6或Ф6管);安装方式:侧装;重量:3.5Kg

HEP电气阀门定位器产品特点:

1、引进国外先进设计,具有可靠性高、体积小、重量轻等特点。

2、磁电组件部分采用新型动圈结构,可靠、稳定、线性好。

3、除防爆接线盒外,在危险性区域现场可打开壳盖进行调整及检修。

4、量程、零点调整钮采用手轮式,调整方便、并带有锁定装置。

5、配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。

6、防爆性能:本安型防爆等级iaⅡCT5隔爆型防爆等级dⅡCT6。

7、结构紧凑,精密可靠本产品零部件精密压铸,外形及内部结构制作工艺精致,各机构经优化组合设计,整机结构紧凑,采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志*性等,具备了良好的防腐性能。

8、本定位器可根据要求.附采用活动可调节阻尼机构,使具有输出流量可调的特点。

综合以上等技术性能特点,故HEP系列定位器可满足不同的类型单.双作用,正.反作用的各类气动执行器要求。具有国际水平的较为先进可靠可行的技术性能和特色。
