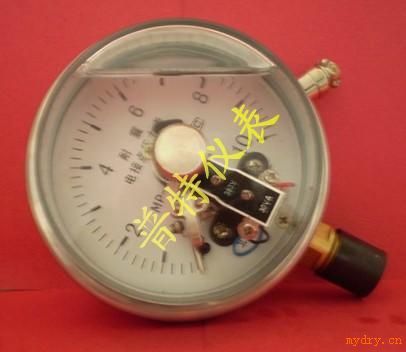

工业用防爆YTNX100/150耐震电接点压力表

YTNXC-100、YTNXC -150-Z耐震电接点压力表具有抗介质脉动和冲击载荷,耐环境振动等优异特性,适用测量对铜和铜合金无腐蚀性的气体,液体或蒸气等压力。仪表设上、下限二位开关型接点装置,在压力达到设定值时发出信号或通断控制电路,供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击,保护接点,使仪表指示清晰,电信号切换可靠,工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。

技术参数:

型号

YTNXC-100

测量上限MPa

-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4;0.1;0.16;0.25;0.4;0.6;1.0;1.6; 2.5;4;6;10;16;25;40;60

精度

±1.6

*大工作压力

380VAC;220VDC

起动电流

1A

持续电流

0.6A

*大功率(无感负载)

20VA 20W

电缆连接器

X14K4P

使用工作温度:-25℃~55℃
工作压力上限:不大于仪表上限的2/3
工作环境振动频率不大于25Hz,振幅不大于0.5mm
仪表执行标准:Q/320211AuA02-2002

型 号

外 形 尺 寸 mm

D

D1

D2

D3

A

B

E

C

d

d0

M

YTXC-100-Z

100

110

93

/

44

32

11

24

/

/

20×1.5

YTXC-100ZQ-Z

100

136

93

/

44

30

4

34

118

5.5

YTXC-100TQ-Z

100

136

93

106

44

30

4

24

118

5.5

YTXC-150-Z

150

157

135

/

50

32

12

25

/

/

YTXC-150TQ-Z

150

177

136

144

50

44

18

26

165

5.5
