脉冲型雷达料位计

1、脉冲型雷达料位计产品概述:

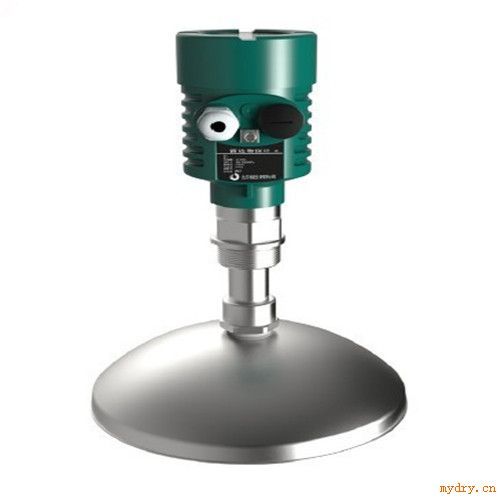

HJRD94脉冲型雷达料位计是先进的雷达式物位测量仪表,测量*大距离可达70米。天线被进一步优化处理,新型的快速的微处理器可以进行更高速率的信号分析处理,使得仪表适用于固体料、过程容器或强粉尘易结晶、结露场合。
2、脉冲型雷达料位计技术参数:
应 用: 固体料、过程容器或强粉尘易结晶、结露场合
测量范围: 70米
过程连接: 螺纹、法兰
介质温度: -40~250℃
过程压力: 常压
精 度: ±15mm
频率范围: 26GHz
防爆等级: ExibⅡC T6 Gb
防护等级: IP67
信号输出: 4...20mA/HART(两线/四线)
RS485/Modbus
3、脉冲型雷达料位计工作原理:
雷达料位计天线发射较窄的微波脉冲,经天线向下传输,微波接触到被测介质表面后被反射回来,再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)
4、脉冲型雷达料位计产品特点:
该产品采用了高达26GHz的发射频率,因而具有:
▲非接触雷达,无磨损,*
▲天线尺寸小,便于安装
▲波长更短,对在倾斜的固体表面有更好的反射
▲测量盲区更小,对于小罐测量也会取得良好的效果
▲波束角小,能量集中,增强了回波能力的同时,又有利于避开干扰物
▲几乎不受腐蚀、泡沫影响
▲几乎不受大气中水蒸气、温度和压力变化影响
▲严重粉尘环境不会影响电磁波工作
▲高信噪比,即使在波动的情况下也能获得更优的性能
▲26GHz频率,是测量固体和低介电常数介质的*佳选择
