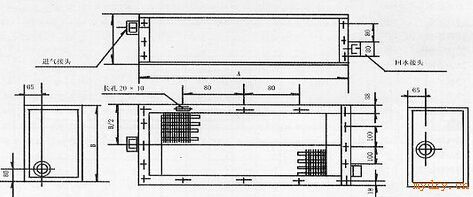

S型散热排管

S型蒸汽散热排管是一种标准型号的散热排管,适用于蒸汽加热系统,囚其进出水接头分置于排管两侧,所以采用曲管来消除受热膨胀及其它原因所造成的应力。
翅片管均用Φ16×lmm紫铜管绕制上10×0.2mm的皱折紫铜带而成,呈螺旋状,具有3.2mm-“R”,4.2mm-“M”,6.5mm-“T”三种不同的片距,“R”种片距,片距小而散热面积人具有*大的散热量;“M”种片距,片距较大,散热量及空气阻力均较小;“T”种片距,片距*大,适用于蒸汽压力较高而空气温升较低的情况。
S型散热排管有各种不同表面管长、管数、排数及翅片片距的多种配合,计有大小规格七百六十五种。
翅片管绕制完毕后均进行表面浸镀锡合金,以确保翅片与管子接触紧密,并达到美观防腐蚀的效果。
翅片管与进气回水总管的连接,均采用铜焊,其它工艺细节,均严格要求,以确保散热器性能良好,经久耐用,安装方便,经济合算。
S型编号方法为:
型号——排数(片距代号)——表面管数——表面管长(英寸)。
如采用两排,片距为3.2mm,表面管数为21,管长为60英寸,则为S--2(R)—-21——60。
