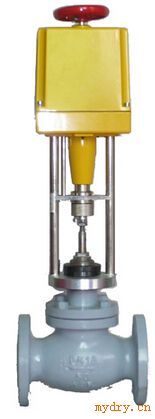

ZAZP、ZAZM型电动单座、套筒调节阀

ZAZP、ZAZM型电动单座、套筒调节阀产品概述:

ZAZP、ZAZM型电动单座、套筒调节阀,接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为 0~10mA .DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分 材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用于一 般场合,而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。

ZAZP、ZAZM型电动单座、套筒调节阀产品特点:

·阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
·可调节范围大,固有可调比为50,流量特性有直线和等百分比。
·电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
·调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈,可提高自动调节精度。
·电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。

ZAZP、ZAZM型电动单座、套筒调节阀零件资料:

阀体、阀盖:HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯:1Cr18Ni9Ti、司太莱合金堆焊 增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti

ZAZP、ZAZM型电动单座、套筒调节阀技术参数:

公称通径 DN ( mm )

(阀座直径 DN )

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数 Kv

直 线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程 (mm)

16

25

40

60

公称压力 PN(MPa)

1.0 1.6 4.0 6.4

固有流量特性

直线、等百分比

固有可调比

50

允 许

泄漏量

单 座

硬密封:Ⅳ级 软密封:Ⅵ级

套 筒

硬密封: II 级 软密封:Ⅵ级

工作温度 t ( o C)

-20~200 -40~250 -40~450 -60~450

信号范围( mA.DC )

0~10 4~20

作用方式

电关式 电开式

使用环境温度 ( o C)

电动调节阀: -20~70 o C 伺服放大器: 0~50 o C

使用环境湿度

电动调节阀:≤ 95% 伺服放大器:≤ 85%

电源电压

220V 50Hz 380V 50Hz 24AC/DC

*本产品性能指标贯彻GB/T4213-92。
◆配套用电动执行机构有关技术参数

公称通径 DN ( mm )

20

25

32

40

50

65

80

100

125

150

200

电动执行机构型 号

普通型

ZAZ-60

DKZ-310

ZAZ-60

DKZ-310

DKZ-410

DKZ-410

DKZ-510

电子型

JHZAZ1

JHZAZ2

JHZAZ3

JHZAZ3

电动执行机构推 力( N )

普通型

400

4000

400

4000

6400

6400

16000

电子型

2000

4000

6000

8000

全行程

时 间

( S )

普通型

12.5

20

32

48

电子型

30

30

48

60

消耗功率( W )

普通型

28

35

电子型

6

15

25

40

*表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
