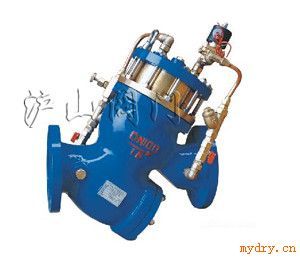

YQ98006活塞式电磁控制阀

YQ98006活塞式电磁控制阀

原上海沪山阀门厂创建于1985年，是一家有几十年史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门、电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、切断阀、平衡阀及代理进口阀门。

产品名称

YQ98006活塞式电磁控制阀

产品名称： YQ98006活塞式电磁控制阀

产品型号：

YQ98006

适用介质：

0～80℃

常用材质：

铸铁、铸钢、不锈钢

技术咨询：

一、过滤活塞式电磁控制阀概述

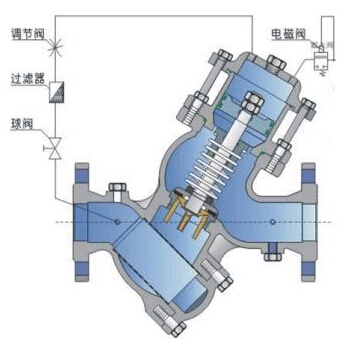

YQ98006活塞式电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态。当电磁导阀关闭时，主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀。本产品利用导阀控制阀门的开启和关闭，反映准确快速，采用三向电磁阀，维护简单。安装于各类给水系统的管道上。

二、过滤活塞式电磁控制阀优点

1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻。

三、过滤活塞式电磁控制阀主要阀门零件材质如下表：

零件名称

材质

阀体、阀盖

铸铁、铸钢、不锈钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+丁腈橡胶

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+丁腈橡胶

过滤网

不锈钢

弹簧

不锈钢

四、过滤活塞式电磁控制阀技术参数表：

技术参数

公称压力

1.0MPa、1.6MPa、2.5MPa

公称通径

40506580100125150200300400

*低动作压力

≥0.04MPa

缓闭时间

3～60s（可调）

介质温度

0～80℃

适用介质

水(如使用海水中订货需注明)

五、过滤活塞式电磁控制阀规格尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

L

250

280

335

380

425

480

750

660

740

810

860
