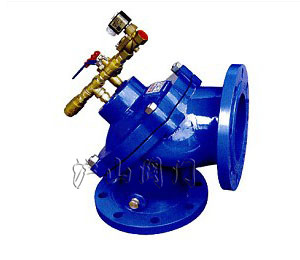

角式隔膜排泥阀

角式隔膜排泥阀

角式隔膜排泥阀 http://www.hushanfamen.com/Valve_Product_1272.html

产品名称： 角式隔膜排泥阀 产品型号： 100S、HB100S 产品口径： DN80-300mm 产品压力： 1.0-1.6MPa 产品材质： 铸铁、铸钢、不锈钢 联系电话： 021-31007323 联系传真： 021-33321522 Email： hushanfamen@126.com 联系人： 周生 联系手机： 18818008975 QQ： 178876695 公司名： 沪山阀门制造（上海）有限公司 帐号： 03416900040041464 税号： 310115312539830 售后承诺： 质保一年，质量三包：包修、包换、包退。 产品名称：角式隔膜排泥阀 产品型号： 100S、HB100S 适用介质：水 连接形式： 法兰 压力范围：1.0～1.6MPa 公称通径：DN80-DN300 常用材质：铸铁、碳钢、不锈钢 技术咨询：021-31007323

一、角式隔膜排泥阀概述：

100S、HB100S角式隔膜排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉定池底部，用以排除池底沉定的泥和污物。100S角式排泥阀内部为尼龙强化橡胶隔膜，并设计为角型结构，利用污物的顺利排除，安装方便，使用寿命长。

二、角式隔膜排泥阀主要零件材料：

零件名称

阀体、阀盖

阀瓣、弹簧

膜片

材料

铸铁、球墨铸铁、铸钢

不锈钢

尼龙强化橡胶

三、角型隔膜式排泥阀主要技术参数：

公称压力MPa

试验压力MPa

适用温度

适用介质

壳体

密封

1.0

1.5

1.1

≤80℃

水、污水

1.6

2.4

1.76

四、角型隔膜式排泥阀主要连接尺寸mm

型号尺寸

100S、HB100S

公称通径

H

D

D1

Z-∮d

80

140

195

160

4-18

100

150

215

180

8-18

150

185

280

240

8-23

200

245

335

295

8-23

250

340

395

350

12-23

300

395

445

400

12-23

五、角型隔膜式排泥阀安装示意图
