产品名称： 手动V型球阀产品型号： GL41H 产品口径： DN25-200mm 产品压力： 1.6-6.4MPa 产品材质： 铸铁、铸钢、不锈钢 联系电话： 021-31007323 联系传真： 021-33321522 Email： hushanfamen@126.com 联系人： 周生 联系手机： 18818008975 QQ： 178876695 公司名： 沪山阀门制造（上海）有限公司 帐号： 03416900040041464 税号： 310115312539830 售后承诺： 质保一年，质量三包：包修、包换、包退。

沪山阀门制造（上海）有限公司是国内*〖手动V型球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖手动V型球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

一、手动V型球阀 产品概述

手动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的*佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的*性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当不锈钢手动阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。

二、手动V型球阀 主要性能规范

公称压力PN 常温*大工作压力 壳体试验压力 气密封试验压力 高压密封试验压力

1.6

1.6

2.4

0.6

1.76

2.5

2.5

3.8

0.6

2.75

4.0

4.0

6.0

0.6

4.4

6.4

6.4

9.6

0.6

7.1

Class150

2.0

3.0

0.6

2.2

Class300

5.0

7.5

0.6

5.5

三、手动V型球阀适用温度范围

壳体材料 阀座材料 适用温度 适用介质

碳钢C型

PTFE+不锈钢

≤150℃

水、蒸汽油品等

不锈钢

≤250℃

铬镍钛P型

PTFE+不锈钢

≤150℃

硝酸类

不锈钢

≤200℃

铬镍钼钛钢R型

PTFE+不锈钢

≤150℃

醋酸类

不锈钢

≤200℃

铬钼钒钢I型

不锈钢

≤200℃

蒸汽、冶炼能源等

四、手动V型球阀主要零件材料

阀体、阀盖

GB

WCB

ZG1Cr18NiTi

ZG0Cr18Ni12Mo2

ZG15Cr1Mo1V

ASTM

WCB

CF8

CF8M

WC9

球体

GB

2Cr13/1Cr18Ni9Ti

1Cr18Ni9Ti
/表面特殊处理

0Cr18Ni12Mo2
/表面特殊处理

25Cr2Mo1V
/表面特殊处理

ASTM

CA15

CF8+HF

CF8M+HF

WC9+HF

阀杆、固定轴

GB

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2

25Cr2Mo1V

ASTM

420

304

316

F22a

阀座

GB

PTFE

2Cr13

PTFE

1Cr18Ni9Ti

PTFE

0Cr18Ni12Mo2

D517

ASTM

PTFE

420

PTFE

304

PTFE

316

HF

填料

GB

PTFE

柔性石墨

PTFE

柔性石墨

PTFE

柔性石墨

柔性石墨

ASTM

PTFE

柔性石墨

PTFE

柔性石墨

PTFE

柔性石墨

柔性石墨

螺栓

GB

35

0Cr18Ni9

0Cr18Ni9

15Cr1Mo1V

ASTM

A193 B7

A320-B8

A320-B8

A193-B16

螺母

GB

45

0Cr18Ni9

0Cr18Ni9

20CrMo

ASTM

A194 2H

A194-8

A194-8

A194-4

五、手动V型球阀PN1.6MPa主要连接尺寸及重量

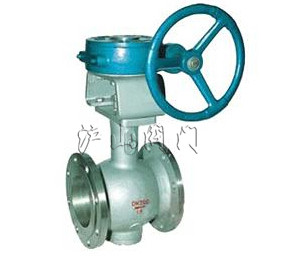

手动V型球阀 结构图公称压力
PN(MPa) 公称通径
DN(mm 尺 寸(mm) L D D1 D2 D6 b Z-φd H

1.6

25

150

115

85

65

-

14

4-14

75

32

165

135

100

78

-

16

4-18

105

40

180

145

110

85

-

16

4-18

95

50

200

160

125

100

-

16

4-18

107

65

220

180

145

120

-

18

4-18

142

80

250

195

160

135

-

20

8-18

152

100

280

215

180

155

-

20

8-18

178

125

320

245

210

185

-

22

8-18

252

150

360

280

240

210

-

24

8-23

272

200

400

335

295

265

-

26

12-23

342

2.5

25

150

115

85

65

-

16

4-14

75

32

165

135

100

78

-

18

4-18

85

40

180

145

110

85

-

18

4-18

95

50

200

160

125

100

-

20

4-18

107

65

220

180

145

120

-

22

8-18

142

80

250

195

160

135

-

24

8-18

152

100

280

230

190

160

-

28

8-23

178

125

320

270

220

188

-

30

8-25

252

150

360

300

250

218

-

34

8-25

272

200

400

360

310

278

-

34

12-25

342

4.0

25

150

115

85

65

58

16

4-14

75

32

180

135

100

78

66

18

4-18

107

40

200

145

110

85

76

18

4-18

95

50

220

160

125

100

88

20

4-18

107

65

250

180

145

120

110

22

8-18

142

80

280

195

160

135

121

22

8-18

152

100

320

230

190

160

150

24

8-23

178

125

400

270

220

188

176

28

8-25

252

150

400

300

250

218

204

30

8-25

272

200

502

375

320

282

260

38

12-30

342
