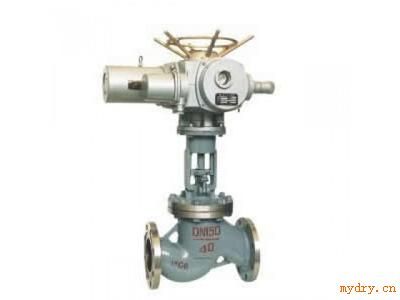

电动截止阀

一 .J941H电动截止阀概述:
电动截止阀法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
二、J941H电动截止阀的结构特点:
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
8、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。
三、试验压力:J941H电动截止阀

公称压力PN(MPa)
实验压力(MPa)壳体密封(液)密封(气)上密封1.62.41.80.61.82.53.82.80.62.84.06.04.40.64.46.49.67.00.67.010.015.011.00.611.016.024.018.00.618.0

四、适用范围:J941H电动截止阀壳体材料
适用介质
适用温度(℃)
碳素钢(C型)水、蒸汽、油品≤425?硝酸类≤200?醋酸类≤200?水、蒸汽、油品≤550五、主要零部件材料:J941H电动截止阀阀体、阀盖
阀板、阀座 阀杆 阀杆螺母 填料手轮 碳素钢
?优质碳钢+硬质合金或不锈钢铬不锈钢铝青铜石墨石棉盘根可锻铸铁铬镍钛钢
?不锈钢、不锈钢+硬质合金铬镍钛不锈钢铝青铜浸聚四氟乙可锻铸铁铬镍钼钛钢
?不锈钢、不锈钢+硬质合金铬镍钼钛不锈钢铝青铜烯石棉盘根可锻铸铁铬钼钢
?合金钢+硬质合金铬钼铝钢铝青铜柔性石墨可锻铸铁六、产品结构图:J941H电动截止阀
