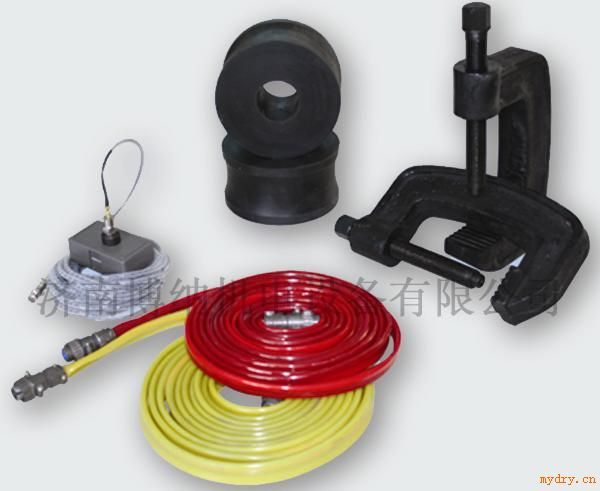

振动消应力配件（屏蔽线）

振动消应力配件（屏蔽线）

振动消应力配件（屏蔽线）

屏蔽线作用：连接控制器与传感器，为加速度信号传输线，精密部件使用时请小心连接。

振动除应力设备工作条件

振动时效消应力是我国重点推广的高效、节能、环保技术，它是通过振动的形式给工件施加一个动应力，当动应力与工件本身的残余应力叠加后，达到或超过材料的微观屈服极限时，工件就会发生微观或宏观的局部、整体的弹性塑性变形，同时降低并均化工件内部的残余应力，*终达到稳定工件尺寸与几何精度的时效高新技术。

六、振动消应力依据产品性能的选型理念

1.液晶显示与数码显示 振动时效的四大工艺参数—振动频率,振动能量（力）,振动时间及激振器和传感器的装夹位置合适与否直接影响着对工件的时效效果。时效工件时,如果一开始这些参数选择不对,自动化程度较高的振动时效设备将在第一次扫描检测到参数不合格后将不再继续振动下去,而是等待操作者重新调节时效参数,而调节这些参数对数码管显示的振动时效装置来说,全部依靠操作者根据自己的经验来确定,所以操作者的工艺水平对时效效果影响很大。BN2012-A型因采用真彩液晶屏显示,它不仅能判断这些参数的合适与否（软件为强大的3.0版本）,而且若某个（些）参数不合适时,直接在屏幕上给出中文的工艺修正方案,可保证操作者准确地调整好时效参数。

2.加速度显示单位 JB/T5925.2—1991的旧标准中要求加速度值用g作单位,显示精度偏低,而*新的振动时效标准要求是以m/s2为单位,显示精度比g提高了10倍,能更准确地实现动态跟踪和时效效果判断,所以应选择以m/s2做加速度单位的振动时效装置。

3.动态跟踪技术 由于工件在振动处理过程中振动参数（如：工件的共振频率,振动加速度,电机电流等）是不断变化的,要求到*理想的时效效果设备应根据工件这些参数在时效过程中的变化来 不断地自动调整参数,而且目前国内的时效装置除ZS系列以及BN系列外都没有自动跟踪和自动调整时效参数的功能,若操作人员忽略调整会影响有些工件的时效效果。例如：工件的共振频率为4500r/min,按JB/T5926-91振动时效参数选择标准应在工件的亚共振区选择激振频率——假如选择4465r/min,在这频率振动处理时,工件的共振频率会慢慢变小,也可能见效到4465r/min以下,若振动时效设备无自动跟踪功能,会仍然在4465r/min上振动,这时的振动已经在过亚共振区进行了,完全不符合标准的要求,同事,也不会达到理想的时效效果。

4,手动与全自动操作 由于工件的重量,几何形状,制造工艺,所应材料,冷却速度等不同,所以工件的振动时效工艺参数也不相同。正确地选择号振动时效工艺参数是非常复杂的事情。如果以手动方式（或超级手动）操作设备,除非操作者是一位很有经验的振动时效*,否则,他很难保证每个工件时效效果都达到*佳,甚至可能无法完成时效过程（工件振不起来）。

当然,国内所谓的全自动型,其自动化程度也差别很大。因为控制程序都是设备生产商自己编制,所以,自动化程度的好坏与设备制造商自身对振动时效工艺水平的研究和实践经验有直接关系。有些厂家的设备就是在九十年代初*系统型的基础上改头换面而成的,这也可从其设备上繁琐的按钮数量上看出来的。再比如,全自动必须具有自动判别和自动跟踪功能,否则,很难保证效果。
