S齿轮减速机

  • 2022-02-08 13:05:16
  • 来源:上海双兆传动设备有限公司

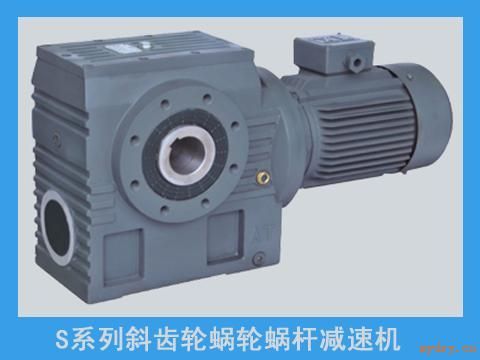

S齿轮减速机

S齿轮减速机

产品概述:

1、S系列减速机具有很高的科技含量,有斜齿轮与蜗轮蜗杆结合一体传动,提高该机力矩与效率。该系列产品规格齐全,转速范围广,通用性好,适应各种安装方式,性能安全可靠寿命长,实施了国际标准要求。

2、机体表面凹凸具有散热作用,吸振强,低温升,低噪音。

3、该机密封性能好,对工作环境适应性强。

4、S系列斜齿轮蜗轮减速机传动精度高,特别适应在有频繁启动的场合工作,可连接各类减速器及配置各类型电机驱动,可安装在90度传动操作

位置。

5、S斜齿轮减速机20CrMnTi材料,并经过渗碳淬火热处理,可使表面硬度达58-62HRC,经磨齿加工,精度可灰5-6级,具有加工精度高,传动平稳、体积小承载能力大、寿命长等特点。

6、斜齿轮减速机可配置各种类电机,形成了机电一体化,完全保证了产品使用质量特征。

性能特点:

1、斜齿轮和蜗轮组合,结构紧凑,减速比大。

2、安装方式:底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。

3、输入方式:电机直联、电机皮带联接或输入轴、联接法兰输入。

4、平均效率:减速比7.5-69.39是77% ;70.43-288是62% ;S/R组合式是57%。

5、和R系列组合能得到更大的速比。

技术参数:

速比范围:基本型9.96~244.74,S系列/R系列组合型可达到8608

扭矩范围:43~4200 Nm

功率范围:0.18~22 kW

结构形式:

S-轴伸式联接 SF-轴伸式、法兰安装

S...S-表示轴输入 SA-轴装式联接

SAF-轴装式、法兰安装 SAT-轴装带扭力臂

此系列减速机与K系列减速机的外形上一致,可互换使用。但在同样的功率及机座号的条件下,S系列能实现更大速比的减速。

S系列斜齿轮-蜗轮蜗杆减速机主要型号有:

S/SA/SAF/SAT37、S/SA/SAF/SAT47、S/SA/SAF/SAT57、S/SA/SAF/SAT67、S/SA/SAF/SAT77、S/SA/SAF/SAT87、S/SA/SAF/SAT97、S/SA/SAF/SAT107
