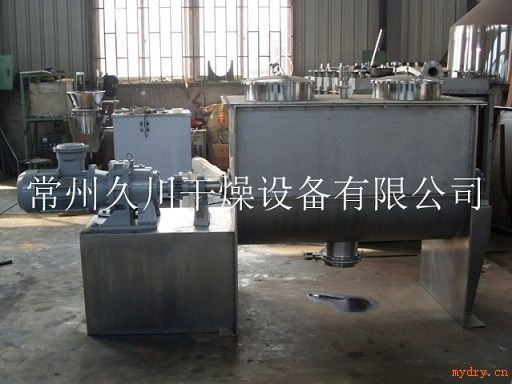

WLDH卧式螺带混合机粘性物料混合机

卧式螺带混合机由U形容器、螺带搅拌叶片和传动部件组成；螺带状叶片一般做成双层或三层，外层螺旋将物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，形成对流混合。螺带混合机对于粘性或有凝聚性的粉粒体的混合以及粉粒体中添加液体及糊状物料的混合有良好的效果，筒盖可做成全开式门，以便于对设备进行清洗更换产品。

产品说明

A、驱动优势
标准产品采用皮带轮带动摆线减速机驱动，相对于齿轮减速机的大扭矩，皮带传动的弹性连接有在超载时保护传动部件的优势。

B、灵活拆装
螺带主轴在筒体内与驱动轴法兰连接，在需要维修或更换搅拌轴类型时可以快速拆卸。灵活的拆装设计使U形筒体与两端板完全焊接，避免筒体大法兰连接产生的积料缝隙，减少残留。

C、断开式螺带
断开式螺带相对于连续式螺带，对物料产生的剪切运动更大，并可使物料在流动中形成更多的涡流，加快了混合速度，提高混合均匀度。

D、出料形式
出料形式一般为气动(手动)翻板阀，圆弧阀门紧密嵌入筒内，与筒内壁齐平，无物料堆积和混合死角现象，可靠的边条式密封，保证在频繁的开关中无泄漏现象。

E、冷却加热
可在混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热；冷却一般泵入工业用水，加热可通入蒸汽或电加热导热油。

F、主轴密封
混合超细粉料时，主轴密封形式可增加气密设置，有效隔阻筒内外气粉流通。

技术参数

型号\项目	全容积(M3)	装载系数	电机功率(KW)	外型尺寸(mm) *大直径×高	设备重量(kg)
WLDH-0.1	0.1	0.4-0.6	3	1190×740×770	330
WLDH-0.3	0.3	0.4-0.6	4	2030×630×980	720
WLDH-0.5	0.5	0.4-0.6	7.5	2320×730×1130	980
WLDH-1	1	0.4-0.6	11	2800×920×1320	1700
WLDH-1.5	1.5	0.4-0.6	11	3180×1020×1550	1800
WLDH-2	2	0.4-0.6	15	3310×1120×1640	2100
WLDH-3	3	0.4-0.6	18.5	3750×1290×1820	3000
WLDH-4	4	0.4-0.6	22	4220×1400×1990	3980
WLDH-5	5	0.4-0.6	22	4220×1500×2100	4620
WLDH-6	6	0.4-0.6	30	4700×1610×2260	6180
WLDH-8	8	0.4-0.6	37	4420×2150×2470	8200
WLDH-10	10	0.4-0.6	45	5520×2960×2720	8920
WLDH-12	12	0.4-0.6	45	5720×3010×2840	9520
WLDH-15	15	0.4-0.6	55	5840×3540×2940	9950
