ZCM煤气电磁阀,进口煤气电磁阀

ZCM煤气电磁阀,进口煤气电磁阀,上海沪嘉阀门厂

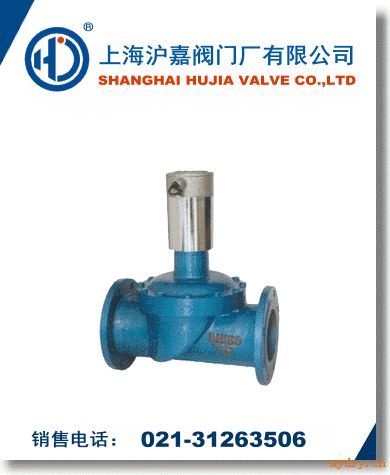

ZCM煤气电磁阀


提供全套工程阀门解决方案,ZCM煤气电磁阀售前、售中、售后专业服务!


质量*:实行全过程质量监控,细致入微,全方位检测!



价格合理:高效内部成本控制,减少了开支,让利于客户!



交货快捷:先进生产流水线,充足的备货,缩短了交货期!




上海沪嘉阀门厂有限公司


ZCM煤气电磁阀名称:ZCM煤气电磁阀型号:ZCM口径:DN15-DN500压力:1.6MPa材质:铸铁、铸钢、不锈钢认证:ISO9001:2000


·ZCM煤气电磁阀产品详情

ZCM煤气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构,它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

ZCM煤气电磁阀结构及原理

本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连。

根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀,常闭电磁阀,断电常位时,靠衔铁自重、密封弹簧及介质压力将阀口封住,切断了被控介质的流道。

电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质便可流通了。

常开电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。

ZCM煤气电磁阀主要技术参数

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

工作介质

煤气、天然气等

介质温度(℃)

≤60

公称压力(MPa)

1.0

工作压差(MPa)

0~0.02

0~0.04

电源电压

AC220V其它规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数(KV)

泄漏量(ml/min)

按JB/T7352-94?F规定

功耗(VA)

70

90

150

870

1100

3000

防爆标志

dIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40~+60℃

ZCM煤气电磁阀外形尺寸及连接形式

公称通径
DN

外形尺寸

内螺纹

外形尺寸

法兰连接

H

L

G

H

L

D

D1

D2

b

f

N-d

15

148

92

1/2









20

148

92

3/4









25

148

110

1

210

160

115

85

65

16

3

4-Φ14

32

182

120

11/4

221

180

140

100

76

18

3

4-Φ18

40

182

140

11/2

230

200

150

110

84

18

3

4-Φ18

50

192

162

2

252

230

165

125

99

20

3

4-Φ18

65




324

250

185

145

118

20

3

4-Φ18

80




335

270

200

160

132

20

3

8-Φ18

100




475

320

220

180

156

22

3

8-Φ18

125




516

360

250

210

184

22

3

8-Φ18

150




540

400

285

240

211

24

3

8-Φ22

200




540

600

340

295

266

24

3

8-Φ22

250




610

750

395

350

319

26

3

12-Φ22

300




640

850

445

400

370

26

4

12-Φ22

?

电磁阀是用来控制流体的方向的自动化基础元件,属于执行器;通常用于机械控制和工业阀门上面,对介质方向进行控制,从而达到对阀门开关的控制。电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀使用特别安全,尤其适用于腐蚀性、有毒或高低温的介质。电磁阀本身结构简单,价格也低,比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多,价格要低得多。由于电磁阀是开关信号控制,与工控计算机连接*方便。在当今电脑普及,价格大幅下降的时代,电磁阀的优势就更加明显。
