高温老化试验室 高低温老化室 新能源老化室 武汉老化试验室

高温老化烧机房试验室是各种高温老化实验中,常用设备之一,适用于电子仪器仪表、材料、电工、车辆、金属、电子产品、各种电子元气件在温度环境下。

高温老化试验室的优势
硅酸铝纤维棉填充库板保温效果好、构造完善、维护更简便
任意规格大小
试验室采用耐高温夹心库板组装而成,可方便安装和重装
整机设计操作简单,安全可靠
电子温度传感器,高精度、低维护
采用7寸液晶显示触摸屏控制器,价格实惠、节约用户预算
用户可根据内外室壁加工处理类型,满足实验室特殊要求

性能指针及各系统组成
试样限制:本试验设备禁止易燃、易爆、易挥发性物质试样的试验;储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存
功能要求:室内空气加温,长期稳定在所设范围内
测试方法及满足标准
GB/T 5170.2-2008温度试验设备检验方法
GJB 150.3A-2009军用装备实验室环境试验方法 高温试验
GB/T 2423.2-2001 试验B:高温试验方法
GB/T 2423.2-2008 电工电子产品环境试验 第2部分:试验方法 试验B:高温
GB/T 11158-2008 高温试验箱技术条件

温度调节精度:±1℃
温度偏差: ±1℃
温度范围:RT+10℃~80℃(使用温度80℃)
温度分辨率: 0.01℃
外形尺寸:3900×2500×2100(mm)
温度传感器:9个(触摸屏上可以观测温度曲线)分布顶部、门口、两侧
重量:1370㎏
温度分布精度:±5℃
升温时间:RT-->设定温度(70℃)30分钟内
内箱有效尺寸:3200×2300×2000(mm)
机台功率:约AC 380V 50 HZ 电流约22A 功率16.2 KW
机台噪音:≤70db距离机台正前方1米并且离地面1.2米处空气中测量
标称内容积:14.72m3
供电条件和电源:AC380V三相四线加保护接地
测试环境条件:环境温度为+25℃、相对湿度≤85%R.H、试验箱内无试样条件下
电压允许波动范围:AC±10% V
TN-S方式供电或TT方式供电:保护地线接地电阻小于4Ω
要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须独立控制本设备使用
频率允许波动范围:(50±0.5)HZ

空气调节通道:试验室内两侧面设置调和室安装加热机组、循环风机及风管导流装置,循环风通过导风板从底部吹入室内,调和室设置回风口,循环风机强力送风循环,形成闭环控制模式,保证试验室温度均匀;在机台顶部及底部设置压力平衡口,当试验室内部压力出现正压时自动泄压。
控制器:昆仑通态7寸触摸屏+PLC模块编程器
控制面板:7寸液晶显示触摸屏控制器、急停开关、可调式超温保护器,蜂鸣报警器、控制总电源开关,RS-232通讯界面
门口内侧设置通电总线,内接老化周转车(需方提供),外接测试直流电源(需方提供),通电总线接头采用安全防爆式,危险部位安全标示齐全,电线*外层使用耐热玻璃硅橡胶覆盖,三防电线
降温:当实际温度高于设定温度时,排气系统动作且排气阀门打开,
超温:当循环送风马达故障或测试产品自身发热,导致老化房内部温度不断上升超过设定目标值时,为确保产品安全,排气降温系统动作,导入冷空气
引进外面冷空气,冷却室内之温度,排气的同时切断加热管之热源,当温度降至设定点时,自动切断排气系统,并恢复恒温控制。
数据存储:标准配置2G存储卡,可存储试验数据2年,可扩充到4G
控制方式:抗积分饱和PID,BTC平衡调温控制方式(温度试验设备)
运输方式:组合式分体运输

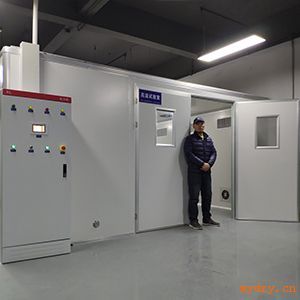

高温老化烧机房试验室结构
安装闭门器,门可开启一定角度,防止自由摆动,防止门板太热,摆动烫人
门采用2.2mm厚的铁板焊接而成,表面烤漆处理,在门内部焊接加强槽钢,填充防火保温棉。外部安装耐高温的硅胶密封条、门铰链、门锁。可保证门的机械强度和密封性
实验室整体采用拼装式结构:墙板采用岩棉板*拼接,可拆卸;实验室整体是建立在地面上,可拆卸。室内地面设置导向轨道
试验室采用5面库板保温设计,试验室四周采用保温平整状库板连接,库板顶部及底部采用半圆铝型材连接,试验外边缘采用型材包边
室内防爆照明灯,分别安装在实验室内部四个角共4盏灯
内壁材料:不锈钢板t0.5mm
试验室两侧共安装六个观察视窗,尺寸:宽1800mm,高866mm 耐热中空钢化玻璃
两开步入式门,门洞设置(1600mm*2000mm)(宽*高) 安全门,可内开
大门拉手内外开启式,箱门防反锁装置
外壁材料:表面作静电彩色喷涂处理t0.5mm
门保温材料:环保型硅酸铝纤维棉
箱体保温材料:保温介质为硅酸铝纤维棉,箱体保温材料厚度:100 mm
门的密封性采用耐高温300度的密封条解决密封性问题,门内部会焊接加强槽钢,整体门框结构,密封性好,内部加强筋固定,高强度,防撞,耐久性高,主要应对于频繁开关门。
