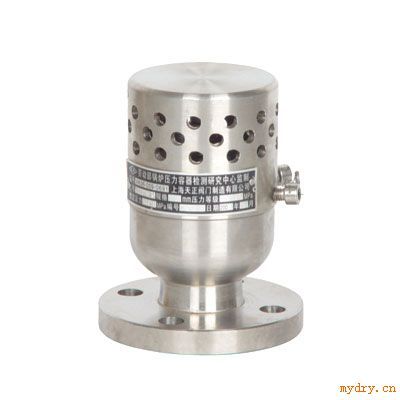

真空负压安全阀(TFA72W-10P-50-80-100)

真空负压安全阀(TFA72W)产品剖解图

TFA72W真空负压安全阀,真空负压安全阀型号,真空负压安全阀产品用途

1、用于负压系统：当负压容器系统内负压超过允许值时，该阀自动开启，吸入空气。当负压降低到规定值时，阀门自动关闭，从而保证设备容器及系统的安全运行；
2、用于正常非负压系统：各种腐蚀性介质容器，如吸收塔、蒸馏塔、贮槽、罐等，当通入蒸汽清洗后，如放散阀未打开，蒸汽冷凝，产生负压，安装设备即确保设备设备安全。

TFA72W真空负压安全阀主要性能规范

NO.	Name of part	TFA72W-P Materials	TFA72W-R Materials
1	Body	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	Seat	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	Adjusting ring	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	Bonnet	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	Stem	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	Spring	50CrVA	50CrVA Coated Teflon

TFA72W真空负压安全阀外形尺寸和连接尺寸

公称通径 DN(mm)	连接尺寸
公称通径 DN(mm)	D	D1	D2	Z- d	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440

禹轩阀门安全阀订货须知：如果你对：TFA72W真空负压安全阀,真空负压安全阀型号,真空负压安全阀-感兴趣请你按下列要求咨询或订货。

一、①安全阀产品名称与型号②安全阀口径③安全阀是否带附件以便我们的为您正确选型④安全阀的使用压力⑤安全阀的使用介质和温度
二、若已经由设计单位选定禹轩泵阀公司的安全阀型号，请按安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的禹轩泵阀公司工程师为您审核把关。
