YQ98003型过滤活塞式遥控浮球阀

YQ98003型过滤活塞式遥控浮球阀

公司简介

原上海沪山阀门厂创建于1985年，是一家有几十年史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门、电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、切断阀、平衡阀及代理进口阀门。

产品名称

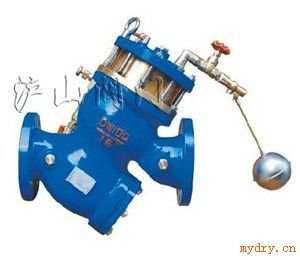

YQ98003型过滤活塞式遥控浮球阀

产品地址

http://www.hushanfamen.com/Valve_Product_1249.html

产品名称： YQ98003型过滤活塞式遥控浮球阀

产品型号：

YQ98003

适用介质：

水 连接形式： 法兰 适用温度：

0～80℃

公称通径： DN50-DN400

常用材质：

铸铁、铸钢、不锈钢

技术咨询：

021-31007323

一、过滤活塞式遥控浮球阀概述:
　过滤活塞式遥控浮球阀是利用浮球阀的启闭来控制敏感元件活塞的上下运动达到控制阀的启闭。当浮球阀打开时，主阀也跟着打开，向水池或水塔供水，小浮球阀关，主阀也关闭，停止供水。
过滤活塞式遥控浮球阀属于水力控制阀，广泛用于市政给排水、消防、工矿企业等行业的水池或水塔的进水管道中，作为水位自动阀。

二、过滤活塞式遥控浮球阀工作原理

主要安装与水池或高架的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制*，不受水压干扰；活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装，使用寿命长。活塞式阀门性能可靠，强度高、动作平稳。关闭严密可靠，阀体采用流线型设计，流体阻力小，流量大；使用维护方便，主阀安装在水池外面，调试检验方便，维修简单。
三、过滤活塞式遥控浮球阀特点:
1.非传统的浮球控制、安全可靠。
2.此阀必须安装在水池外，便于调节各维护，避免进入水池操作的危险性。
3.弹性软密封，确保密封可靠，滴水不漏。
4.Ｙ型宽体阀腔，流阻小，抗汽蚀性强，无噪音。

5.自带过滤装置及防震压力表，使安装尺寸缩短约４０％，减少占用空间，节省投资成本。
6.内外表面均喷环保涂层，确保产品的防腐及安全性。

四、过滤活塞式遥控浮球阀主要零件材料：

零件名称

材质

阀体、阀盖

铸铁、铸钢、不锈钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+NBR

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+NBR

过滤网

不锈钢

弹簧

不锈钢

五、过滤活塞式遥控浮球阀技术参数表：

公径压力

1.6Mpa

公称通径(DN)

40506580100125150200300400

适用温度

0-100

环境温度

-30-350

适用介质

水(如使用海水中订货需注明)

六、过滤活塞式遥控浮球阀主要外形尺寸：

DN

50

65

80

100

125

150

200

250

300

350

400

L

250

280

335

380

425

480

750

660

740

810

860

七、过滤活塞式遥控浮球阀安装示意图
