产品名称： 三片式对焊球阀产品型号： Q61F产品口径： DN8-100mm 产品压力： 1.6-6.4MPa 产品材质： 铸铁、铸钢、不锈钢 联系电话： 021-31007323 联系传真： 021-33321522 Email： hushanfamen@126.com 联系人： 周生 联系手机： 18818008975 QQ： 178876695 公司名： 沪山阀门制造（上海）有限公司 帐号： 03416900040041464 税号： 310115312539830 售后承诺： 质保一年，质量三包：包修、包换、包退。



沪山阀门制造（上海）有限公司是国内*〖三片式对焊球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖三片式对焊球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

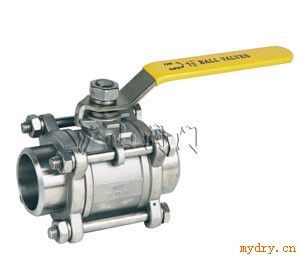

一、三片式对焊球阀介绍

（3PC?BW）Q61F-16/64(C,P,R)

三片式对焊球阀是指关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀，是近年来被广泛采用的一种新型阀门。
三片式对焊球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 电动球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门， 本类阀门在管道中一般应当水平安装。
二、三片式对焊球阀优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前不锈钢电动球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
三、三片式对焊球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
四、三片式对焊球阀应用规范公称压力：1.6-6.4MPa适用温度范围：-20~232℃~350℃适用介质：水、油、气及某些腐蚀液体（W.O.G）对焊标准（BW）：GB12224·ANSIB16·25
五、三片式对焊球阀主要零件材料

序号NO. 零件名称Part name 材质material不锈钢Stainless stee 碳钢Carbon steel1 阀体Body 不锈钢CF8M 碳钢WCB2 密封圈Joint ring 聚四氟乙稀PTFE 聚四氟乙稀PTFE3 阀盖Cap 不锈钢CF8M 碳钢WCB4 球体Ball 不锈钢SS316 不锈钢SS3045 阀杆Stem 不锈钢SS316 不锈钢3166 螺母Nut 不锈钢SS304 不锈钢3047 垫圈Washer 不锈钢SS304 不锈钢3048 手柄套Handle cover 塑料Plastic 塑料Plastic9 手柄Handle 不锈钢SS304 不锈钢30410 阀杆螺母Stem nut 不锈钢SS304 不锈钢30411 垫圈Stem washer 不锈钢SS304 不锈钢30412 填料压盖螺母Gland nut 不锈钢SS304 不锈钢30413 填料Stem packing 聚四氟乙稀PTFE 聚四氟乙稀PTFE14 止推垫圈Thrusy washer 聚四氟乙稀PTFE 聚四氟乙稀PTFE15 填料Joint gasket 聚四氟乙稀PTFE 聚四氟乙稀PTFE16 螺栓Bolt 不锈钢SS304 不锈钢SS304
六、三片式对焊球阀主要尺寸 单位：mm
SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2 3″ 4″D 11.6 12.7 15 20 25 32 38 50 65 80 100L 68 68 72 85 900 112 120 145 185 215 270H 50 50 60 64 71 78 86 95 130 148 173E 100 100 130 130 165 165 190 190 250 250 280C 14 17.5 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106.5重量WT（g） 400 405 640 890 1160 2195 2940 4865 7000 10700 19350
