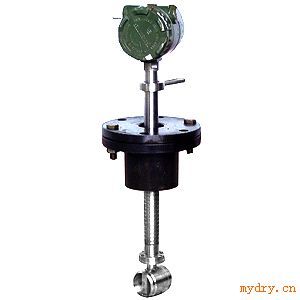

JDLUCB型插入式涡街流量计

JDLUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
JDLUCB 型插入式涡街流量计防爆型,符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定,防爆标志为ExdIIBT6。
工作原理
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法),采用埋入压电晶体的涡街测速探头,插入大口径工业管道内,将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。
仪表特点
1、 可测量蒸汽,气体,液体的体积流量和质量流量;
2、无机械运动部件,测量精度高,结构紧凑维护方便;
3、压力损失小,量程范围宽;范围度达1:25;
4、采用消扰电路和抗振传感头;
5、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能;
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m);
技术参数
表1

公称通经(mm)

250~1500

仪表材质

1Cr18Ni 9Ti

公称压力(Mpa)

PN1.6Mpa;PN2.5Mpa

被测介质温度(℃)

-40~+250℃

环境条件

温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

精度等级

示值的±2.5%

量程比

1:10;1:15

阻力损失系数

Cd<2.6

输出信号

传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器:两线制4 ~ 20mADC电流信号

供电电源

传感器:、+24VDC
变送器:+24VDC
现场显示型:仪表自带3.2V锂电池

信号传输线

KVVP3×0.3(三线制),2×0.3(二线制)

传输距离

≤500m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65

允许振动加速度

1.0g

型号及功能选择

JDLUCB型插入式涡街

代号

口径

020

200mm

025

250mm

030

300mm

035

3500mm

040

400mm

045

450mm

050

500mm

--------

--------

200

2000mm

代号

功能1

N

无温压补偿

Y

有温压补偿

代号

输出型号

F1

4-20mA输出(二线制)

F2

4-20mA输出(三线制)

F3

RS485通讯接口

代号

被测介质

J1

液体

J2

气体

J3

蒸汽

代号

功能2

E

2.5级

T1

常温

T2

高温

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

内部3.6V供电

D2

DC24V供电

B1

不锈钢

B2

碳钢
