高低温交变试验箱

  • 2016-05-24 13:41:01
  • 来源:北京北方利辉试验设备有限公司

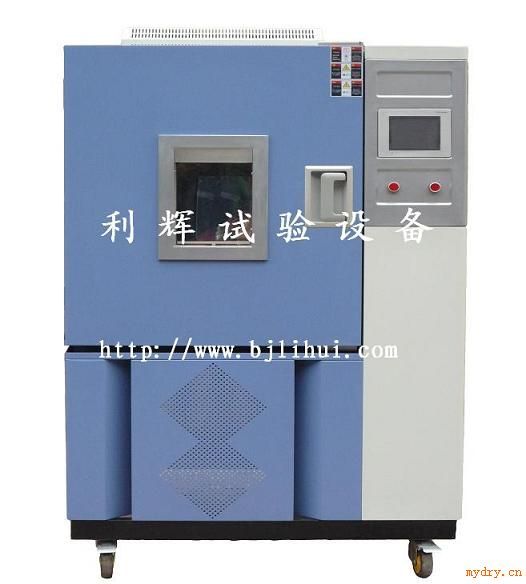

高低温交变试验箱

一、产品规格
型号: GDJW-100 内形尺寸:D×W×H 450×450×500:mm
型号: GDJW-225 内形尺寸:D×W×H 500×600×750:mm
型号: GDJW-500 内形尺寸:D×W×H 700×800×900:mm
型号: GDJW-800 内形尺寸:D×W×H 800×1000×1000:mm
型号: GDJW-010 内形尺寸:D×W×H 1000×1000×1000:mm

二、技术参数
1、温度范围:-20℃~150℃、-40℃~150℃、-60℃~150℃、-70℃~150℃
2、温度均匀度:≤±2℃(空载时)
3、温度波动度:≤±0.5℃(空载时)
4、降温速率:0.7~1.2℃/min
5、升温速度:1.0~3.0℃/min
6、时间设定范围:0~9999小时
7、电源要求:AC380(±10%)V/50HZ 三相五线制

三、结构简介:
1、外壳采用优质(t=1.2mm)A3钢板数控机床加工成型,外壳表面进行喷塑处理,更显光洁美观;
2、内胆采用进口高级不锈钢(SUS304)镜面板;
3、保温材质:高密度玻璃纤维棉,保温厚度为80mm;
4、温度循环系统:采用特制空调型低噪音长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环;
5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭;
6、采用无反作用门把手,操作更容易;
7、机器底部采用高品质可固定式PU活动轮;
8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜(清楚观察试验过程);
9、测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数须增加需指示);

四、制冷系统控制:
1、压缩机:全封闭原装法国泰康;
2、制冷方式:单(双)机制冷;
3、冷凝方式:强制风冷冷却;
4、制冷剂:R404A、R23(环保型);
5、系统管路均作通气加压48H捡漏测试;
6、加温、降温系统完全独立;
7、内螺旋式冷媒铜管;
8、斜率式蒸发器;
9、干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件;
10、除湿系统:采用蒸发器盘管露点温度层流接触除湿方式;
11、降温时启动R404A 、R23,除湿时只启动R404A(节能降耗);

五、加热系统:
1、采用远红外镍合金高速加温电加热器;
2、高温完全独立系统,不影响低温试验、高温试验及交变湿热;
3、温度控制输出功率均由微电脑演算,以达高精度及高效率之用电效益;

六、电路控制系统:
1、温度控制仪表采用“YTK”可编程微电脑PID控制SSR输出运行,可设定循环次数;
2、精度:0.1℃(显示范围);
3、解析度:±0.1℃;
4、感温传感器:PT100铂金电阻测温体;
5、控制方式:热平衡调温方式;所有电器均采用(施耐德)系列产品;
6、温度控制采用P . I . D+S.S.R系统同频道协调控制;
7、具有自动演算的功能,可将温度变化条件立即修正,使温度控制更为*稳定;
8、资料及试验条件输入后,控制器具有荧屏锁定功能,避免人为触摸而停机;
9、本试验箱回风口具有自动除霜装置(这样才能使试验时产生的水蒸气不会聚集在制冷蒸发器上,产生冰堵现象)

七、保护系统:
1、风机过热保护;
2、整体设备欠相/逆相保护;
3、制冷系统过载保护;
4、制冷系统超压保护;
5、整体设备定时;
6、过流保护;
7、其它还有漏电、运行指示,故障报警后自动停机等保护;

八、设备使用条件:
1、环境温度:5℃~+28℃(24小时内平均温度≤28℃);
2、环境湿度:≤85%;
3、机器放置前后左右各80公分不可放置东西;

九、执行标准: GB/T10592-93、GB/T2423.1-2001、GB/T2423.2-2001、GB/T2423.4-93 等相关标准;

免费送货上门,在对该设备安装调试结束后,在用户现场对相关技术人员免费做相应的基本操作培训,人数不限。
