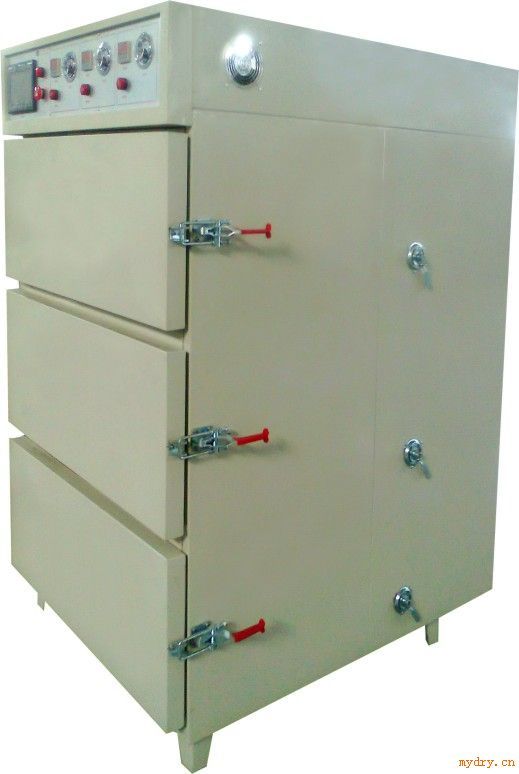

节能型-真空干燥箱 (三层对开门-〈6门〉自动控制)

  • 2016-11-07 16:23:19
  • 来源:东莞市科锐机电设备有限公司

节能型-真空干燥箱 (三层对开门-〈6门〉自动控制)

一、设备介绍

1、功能概述:此设备属于真空干燥设备,利用水在真空状态下低沸点的特征,对需要去除水分的物料在较低的温度下快速干燥,既能缩短生产周期,又能有效降低能耗。

2、设备特点:此设备为“东莞科锐”第五代机型,属节能型系列产品中的性价比*高的一款。针对电池行业烘烤工序电能耗大的缺点,对本设备加以改良和升级,力图节省电能耗,降低用户成本。

3、设备功能和“科锐”真空干燥设备选型表

3.1设备功能

序号

功能描述

内容

1

功率小,热能损失少,能耗稳定

全新加热结构、采用分组控温和特制保温层

2

精准控温

全程PID自动演算,参数自动修正

3

六重安全防护

防爆、漏电、超压、超温、过载、自动报警

4

全自动智能化控制

人机界面操作,实现人机对话,操作简单方便,自动程序运行,节省人力

5

全程无氧干燥(附工作流程说明)

加热状态用氮气或干燥气干燥,实现无氧化真空干燥

无氧化工作流程图:

3.2“科锐”真空干燥设备选型表

二、设备使用条件:

1、电源:三相交流380±38V,频率50±1Hz;真空:-0.1MPA;氮气:0.1~0.2MPA;压缩空气:0.4~0.6MPA。

2、环境要求:温度-5~35℃,湿度≤80%,周围无易燃易爆气体、液体或固体。

三、设备技术参数:

箱体结构

三层对开门(6门),密封门为铝合金,柔性自动调整,有储热和防爆功能

外壳材料

A3冷轧钢板,做烤漆处理,标准国际暖灰色1C

内胆材料

3mmSUS304不锈钢

内胆尺寸

高350mm,宽730mm,深1000mm(X3个),总容积0.766M3

外形尺寸

高1925mmX宽1000mmX深1200mm

密封圈

整体成型的耐高温密封圈

外部接口规格

真空:DN15管牙;氮气:¢12气管;压缩空气:¢8气管

控制方式

PLC自动程序控制,7寸彩显大屏人机操作。每层独立控制,互不干涉

装载量

按常用的18650电池盒(W320*H75*L220)摆放为例

1、18650电池容量150个/盒

2、单个腔体:32盒(4800个)

3、三个腔体:96盒(14400个)

附电池装载示意图

说明:电池盒非本设备标准配置,买方需要

另外购买

设备加热方式

采用热辐射、热传导、电加热控制

恒温范围

室温+10℃~150℃可设定

内胆温度误差

±3℃(空箱、恒温状态)

显示温度误差

±0.1℃

加热时间

45分钟表显温度达到85℃,内部匀温1.5小时

真空度

≤-0.098Mpa,24小时漏气量≤5%

箱体外表温度

85℃工作时表面不超过室温+15℃

电气容量

电源:380V/50Hz(3相5线制)总功率:7.2KW
