ZBSF-50不锈钢电磁阀

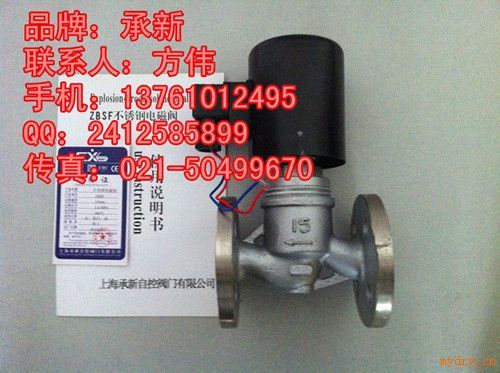

ZBSF-50不锈钢电磁阀;产地:上海;

ZBSF全不锈钢电磁阀

一.特征
ZBSF-15,ZBSF-20,ZBSF-25,ZBSF-32,ZBSF-40,ZBSF-50,ZBSF-65、ZBSF-80全不锈钢电磁阀是工业过程自动化控制系统用的执行器。安在接受电控信号后能自动开启或关闭,实现对管道中的流体介质的通断或流量调节控制。 本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

二.型号

规格说明
三.主要特点

耐蚀:绝大部分零件用不锈钢或铸造不锈钢制成,防腐蚀性良好。 耐热:电磁部分、密封件全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。 耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。 可靠:结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点,在低压差或压差为零情况下也能可靠工作。 四.结构原理本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀开启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关闭。 常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧,副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

结构示意图

五.技术参数

项目

说明

工作介质

腐蚀性流体、超净流体、食用流体 ZBSF-1:气体用 ZBSF-1Y:液体用 ZBSF-2:气体用 ZBSF-2Y:液体用

介质温度℃

ZBSF-F(1Y):≦60℃ ZBSF-2(2Y):≦220℃

公称压力(MPa)

1.6

工作压差(MPa)

0~1.6

公称通径(mm)

10

15

20

25

32

40

50

电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数

泄漏量

按JB/T7352-94.F级规定

功耗

AC≦70VA

防爆标志

dIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20*1.5

环境温度

-40~+60℃


六.外表尺寸

DN

L

H

D

D1

D2

b

f

n-d

10

115

148

φ90

φ60

φ41

14

2

4-φ14

15

115

148

φ95

φ65

φ46

14

2

4-φ14

20

115

148

φ105

φ75

φ56

16

2

4-φ14

25

125

148

φ115

φ85

φ65

16

3

4-φ14

32

150

182

φ140

φ100

φ76

18

3

4-φ18

40

165

182

φ150

φ110

φ84

18

3

4-φ18

50

190

192

φ160

φ125

φ99

20

3

4-φ18


七.安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。 2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,须定期清洁干净。 3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,*好安装旁路装置。如图(一)。注意:旁路上的阀门平时须关闭。如果电磁阀安装在支架上,电磁阀的通径应小于主管道上阀门的通径。如图(二)。 4、安装电磁阀前,管道必须清洗干净。建议阀前安装过滤器,蒸汽管路安装疏水阀。 5、不要将阀安装于管道低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。 6、普通型不可在危险场合使用。 7、在管道刚性不足情况下,建议把阀前后管子用支架固定,以防电磁阀工作时引起振动。 8、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。 9、电磁阀前后管道上需装压力表,以便观察管道压力。




八.使用保养

1、建议使用单位指派专人负责使用保养。 2、电磁阀安装后,须通入介质试动作数次,确认正常后方可投入正式使用。 3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。 4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。 5、电磁阀从管路上卸下,不用时,应将内部及零件试净并用压缩空气吹净贮存。 6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。 7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以防止电磁阀和泄漏。 九. 1、订货时请注明型号,公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。 2、电磁阀正常工作时的电压为220+22-15V,如果超过此范围,请订货时注明电压的波动量。其他规格电源电压可做特殊订货。 3、阀门开通时间达12小时/天以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。
