D671X-16C DN100气动软密封蝶阀

  • 2020-06-04 10:40:50
  • 来源:上海承新自控阀门有限公司

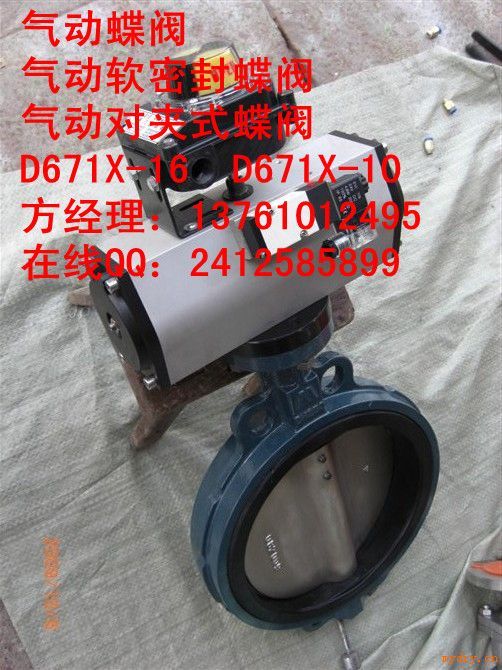

D671X-16C DN100气动软密封蝶阀

D671X-16C DN100气动软密封蝶阀。。

产品概述

我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。


产品特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。


主要技术参数

公称通经DN(mm)50~200050~1600公称药理PN(MPa)0.61.01.6密封试验(MPa)0.661.11.76强度试验(MPa)0.91.52.4适用温度丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动

主要零部件材料

零件名称材料阀体WCB、QT450-10、HT200、HT250蝶板WCB、QT450-10、HT200、HT250阀轴2Cr13密封圈丁腈耐油橡胶填料柔性石墨

执行标准

制造标准GB/T 122387-89法兰标准GB9113-2000、GB17241.6-1998结构长度标准GB12221-89检验标准GB/T 13927-92

D671X-6/10/16对夹式气动软密封蝶阀主要外形连接尺寸  单位:mm

DNLHHOAB0.6MPa1.0MPa1.6MPaDOn-dDOn-dDOn-d504363315180651104-141254-181254-18654670330180651304-141454-181454-18804683390245721504-181608-181608-1810052105431240721704-181808-181808-1812556115455240722008-182108-182108-1815056137626350932258-182408-222408-2220060164720350932808-182958-222958-222506820680055035033512-1835012-2235512-263007823086060035039512-2240012-2241012-263507824888360035044512-2246016-2247016-2640010228997260035049516-2251516-2652516-30450114320104375035055016-2256520-2658520-30500127343109875038060020-2262020-2665020-33600154413123675038070520-2672520-3077020-36700165478143175038081024-2684024-3084024-36800190525148875038092024-3095024-3395024-3990020362016151250380102024-30105028-33105038-39100021672517651500580112028-30116028-36117028-42120025478019761500580134032-33138032-39139032-48
