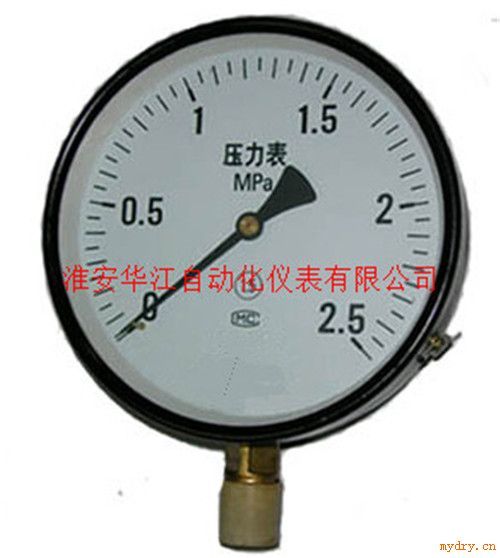

压力表

HJ-Y压力表是指以弹性元件为敏感元件,测量并指示高于环境压力的仪表,应用极为普遍,它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中,由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性,使得机械式压力表得到越来越广泛的应用。HJ-Y压力表主要适用于测量无爆炸危险,不结晶,不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。已经广泛应用于石油、化工、化纤、冶金、电站等工业部门中。压力表按测量介质特性分类:
1、一般型压力表:一般型压力表用于测量无爆炸、不结晶、不凝固对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力;
2、耐腐蚀型压力表:耐腐蚀型压力表用于测量腐蚀性介质的压力,常用的有不锈钢型压力表、隔膜型压力表等;
3、防爆型压力表:防爆型压力表用在环境有爆炸性混合物的危险场所,如防爆电接点压力表,防爆变送器等。
4、专用型压力表。
按照压力表的用途分:可分为普通压力表、氨压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、带检验指针压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。压力表选型表:

型号精度等级测量范围 Mpa结构特点接头螺纹
Y-602.50-0.06 0.1
0.16 0.25 0.4
0.6 1 1.6
2.5 4 6
10 16 25
40 60
径向M14×1.5
Y-100
Y-150
Y-200
1.6M20×1.5
Y-60Z2.5轴向M14×1.5
Y-100Z
Y-150Z
1.6M20×1.5
Y-60ZT2.5轴向带前边M14×1.5
Y-100ZT
Y-150ZT
1.6M20×1.5
Y-100TQ
Y-150TQ
径向带前边

备注:使用工作温度:-40℃~70℃,相对温度不大于85%,仪表执行标准:GB/T1226-2001。压力表使用注意:
1、仪表必须垂直:安装时应使用17mm扳手旋紧,不应强扭表壳;运输时应避免碰撞;
2、仪表使用宜在周围环境温度为-25~55℃;
3、使用工作环境振动频率<25HZ,振幅不大于1mm;
4、使用中因环境温度过高,仪表指示值不回零位或出现示值超差,可将表壳上部密封橡胶塞剪开,使仪表内腔与大气相通即可;
5、仪表使用范围,应在上限的1/3~2/3之间;
6、在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置;
7、仪表应经常进行检定(至少每三个月一次),如发现故障应及时修理;
8、仪表自出厂之日起,半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时,由该公司负责修理或调换;
9、需用测量腐蚀性介质的仪表,在订货时应注明要求条件。
