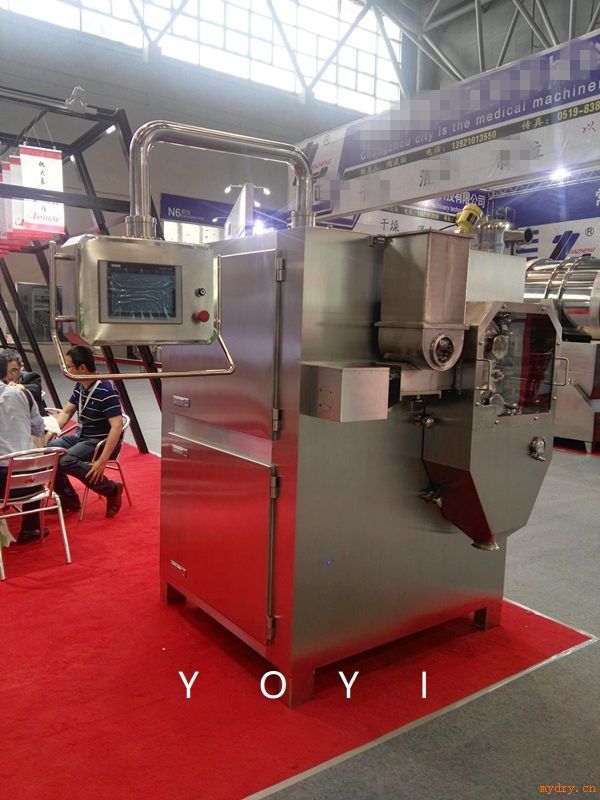

西药干法制粒机

一、工艺描述
设备依据干法制粒工艺的基本要求,将轻粉(游离水含量<1.5%)经上料机(也可人工加料)加入制粒机垂直送料仓内,再经预压缩脱气→压片成型→片状物破碎→整粒→筛分几个步骤在不加粘合剂及水的条件下,制成不规则状但具有一定粒径分布和密度要求的颗粒,完成从粉体至颗粒的物理变化过程。
1、上料工序:物料被断续放入垂直送料料仓内。
2、垂直送料工序:干粉经加料口进入料斗,将粉体推入水平式螺杆送料器,此过程中,部分气体由铰龙底部向上经铰龙空心部位被排出,使粉料能均匀的被送入水平螺杆送料口内,送料量变频可调,保证螺杆填充饱满、均匀、不空、不堵,并使粉体的密度得到了初步的提高。
3、水平送料工序:脱气后的物料进入水平送料器,通过螺杆的旋转,使物料在前移过程中再次脱气,并将提高密度的物料强制送入压片系统,完成预压工作。
4、压片工序:脱气后的物料已经具备了压轧前的状态,经过预压后进入咬合区的物料与压辊表面的磨擦力提高,减少了物料的磨擦,加大了咬入角,脱气后的物料在压轧成型过程中使设备运行更加平稳,成片强度均匀,质量稳定,成型后的压片,经下工序的破碎和整粒,粉化率明显得到控制,保证了产品的*终质量。水冷式压辊,接头外置,使工作区无漏水污染的可能,并便于清理。
5、破碎工序:成型压片经刀齿式破碎器被剪切成易于圆整的小块。
6、整粒工序:在整粒系统,经破碎后的料片进入整粒机,在整粒刀的挤压下,小颗粒很容易通过整粒机的孔板,不再发生破损,而大颗粒继续在整粒机中被挤压破碎为小颗粒,在此完成所需颗粒目数的圆整工作。整粒刀为连续转动,效率高,转数为变频可调,相同孔径筛板转数高时相对颗粒较小,至此完成由干粉至颗粒的生产过程。


二、整机特点
1、整机悬臂式设计,国内*,具有观察方便、便于清理的特点。将加工区与动力传动区完全隔离且外形整洁,拆装清洗简便,实现了从粉体到颗粒的洁净密闭式生产。台面布置整齐、紧凑、操作集中、人机界面安全、可靠、快捷,且信息量大。
2、与药物接触部位及外观均为优质不锈钢制造,内部光洁不易存料,外部光滑易于清洁。
3、本机装有液压系统,通过调整液压系统压力来调节辊间压力,就可获得不同药物所要求的密度及颗粒的硬度;界面调整方便直观,性能可靠。电动油泵及压力传感器的采用,无须人工打压,系统可自动调整并保持在设定的压力上。
4、控制系统采用PLC及彩色液晶触摸屏,提高了整机控制系统的性能和可靠性。PLC(可编程控制器)通过液晶触摸屏接受操作指令,根据存储器预先设定的参数,自动完成液压压力、垂直送料器转速、水平送料器转速、压辊转速的调整。操作者也可以在工作中根据需要随时调整参数,设备自动完成调整,方便、可靠。
5、本机采用两级供料,性能优于国内普遍使用的一级给料,供料均匀且密实,进一步提高了成片强度的均匀性及成品率。
6、水冷式压辊,进出口结构为内置式,试物料在挤压过程时不会升温,影响物料性能。
7、透明工作区,使观察更直接、方便,便于压片质量的控制和调整。
8、触摸屏的另一个特点是,在操作现场可随时动态观察到电流、转速、压力等各参数的数值及变化趋势,且便于随时调整,从根本上掌握设备的运行情况。
9、系统提供了从设备、工艺到操作者的多级密码管理控制,便于设备安全运行、生产管理及产品质量的控制。
10、所有与药物接触部分(工作腔)密闭独立,密封均采用双级以上组合密封,以保证洁净度要求,防止污染。
11、整套系统结构设计合理,工艺流程配比合理,生产能力按物料走向逐级放大,运行可靠。
